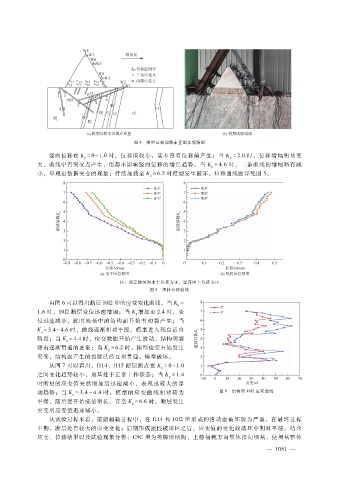

图 ４ 模型试验加载布置图及现场图

竖向位移在 Ｋ ＝ ０～１．０ 时，位移值较小，基本没有位移值产生；当 Ｋ ＝ ２．０时，位移增幅明显变
ｐ
ｐ
大，曲线中有突变点产生，但都不影响竖向位移的增长趋势。当 Ｋ ＝ ４．６时，三条曲线的增幅略有减
ｐ
小，呈现出数据突变的现象；持续加载至 Ｋ ＝ ６．２时模型发生破坏，位移曲线图详见图 ５。
ｐ

注：规定顺河向水平位移为正，竖直向上位移为正
图 ５ 坝体位移曲线

由图 ６可以得出断层 １０ｆ２中的应变变化曲线，当 Ｋ ＝
ｐ
１．６ 时，１０ｆ２断层变位迅速增加；当 Ｋ增加至 ２．４时，变
ｐ
位迅速减小，此时地基中的结构面开始有初裂产生；当
Ｋ ＝ ３．４～４．６时，曲线逐渐相对平缓，模型进入到自适应
ｐ
阶段；当 Ｋ ＝ ４．４时，应变数据开始产生波动，结构面裂
ｐ
缝有逐渐贯通的迹象；当 Ｋ ＝ ６．２时，模型应变开始发生
ｐ
突变，结构面产生的裂缝已经互相贯通，模型破坏。
从图 ７可以看出，ｆ１１４、ｆ１１５断层测点在 Ｋ ＝ ０～１．０
ｐ
之间变化趋势较小，地基处于正常工作状态；当 Ｋ ＝ １．４
ｐ
时断层的应变值突然增加后迅速减小，表现出较大的浮
动趋势；当 Ｋ ＝ ３．４～４．４时，模型的应变曲线相对较为 图 ６ 结构面 １０ｆ２应变曲线
ｐ
平缓，随后便开始成倍增长。直至 Ｋ ＝ ６．６时，断层发生
ｐ
突变后应变值迅速减小。
从试验过程来看，前期超载过程中，在 ｆ１１４和 １０ｆ２所形成的滑动面破坏较为严重，在破坏过程
中期，断层处有较大的应变变化；后期形成塑性破坏区之后，应变值的变化较破坏中期时平缓。结合
应变、位移结果以及试验现象分析：ＣＳＧ坝为类梯形结构，上游荷载方向整体指向坝基，使坝基整体
