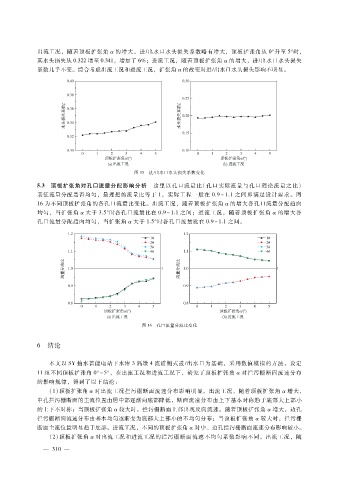

出流工况，随着顶板扩张角 α的增大，进?出水口水头损失系数略有增大，顶板扩张角从 ０°升至 ５°时，
其水头损失从 ０．３２２增至 ０．３４１，增加了 ６％；进流工况，随着顶板扩张角 α的增大，进?出水口水头损失
系数几乎不变。综合考虑出流工况和进流工况，扩张角 α的改变对进?出水口水头损失影响不明显。

图 １５ 进?出水口水头损失系数变化
５．３ 顶板扩张角对孔口流量分配影响分析 这里以孔口流量比（孔口实际流量与孔口理论流量之比）
表征流量分配是否均匀，最理想的流量比等于 １，实际工程一般在 ０．９～１．１之间即满足设计要求。图
１６为不同顶板扩张角的各孔口流量比变化。出流工况，随着顶板扩张角 α的增大各孔口流量分配趋向
均匀，当扩张角 α大于 ３．５°时各孔口流量比在 ０．９～１．１之间；进流工况，随着顶板扩张角 α的增大各
孔口流量分配趋向均匀，当扩张角 α大于 １．５°时各孔口流量比在 ０．９～１．１之间。

图 １６ 孔口流量分流比变化

６ 结论

本文以 ＳＹ抽水蓄能电站下水库 ３隔墩 ４流道侧式进?出水口为基础，采用数值模拟的方法，设定
１１组不同顶板扩张角 ０°～５°，在出流工况和进流工况下，研究了顶板扩张角 α对拦污栅断面流速分布
的影响规律，得到了以下结论：
（１）顶板扩张角 α对出流工况拦污栅断面流速分布影响明显。出流工况，随着顶板扩张角 α增大，
中孔拦污栅断面的主流位置由居中部逐渐向底部降低，断面流速分布由上下基本对称趋于底部大上部小
的上下不对称；当顶板扩张角 α较大时，拦污栅断面上部出现反向流速。随着顶板扩张角 α增大，边孔
拦污栅断面流速分布由基本均匀逐渐变为底部大上部小的不均匀分布；当顶板扩张角 α较大时，拦污栅
断面主流位置明显趋于底部。进流工况，不同的顶板扩张角 α对中、边孔拦污栅断面流速分布影响较小。
（ ２）顶板扩张角 α对出流工况和进流工况的拦污栅断面流速不均匀系数影响不同。出流工况，随
