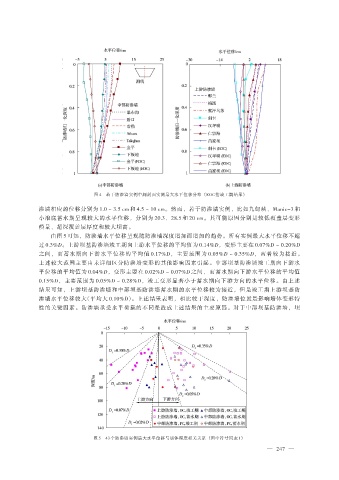

图 4 若干防渗墙实例中间剖面实测最大水平位移分布 （EOC 指竣工期结果）

渗墙相应的位移分别为 1.0 ~ 3.5 cm 和 4.5 ~ 10 cm。然而，若干防渗墙实例，比如九甸峡、Manic-3 和
小浪底蓄水期呈现较大的水平位移，分别为 20.3、28.5 和 20 cm。其可能原因分别是较低覆盖层变形
模量、超深覆盖层厚度和较大坝高。
由图 5 可知，防渗墙水平位移呈现随防渗墙深度增加而增加的趋势。所有实例最大水平位移不超
过 0.3%D。上游坝基防渗墙竣工期向上游水平位移的平均值为 0.14%D，变形主要在 0.07%D ~ 0.20%D
之间，而蓄水期向下游水平位移的平均值 0.17%D，主要范围为 0.05%D ~ 0.35%D，两者较为接近。
上述较大范围主要由未详细区分防渗墙变形的其他影响因素引起。中部坝基防渗墙竣工期向下游水
平位移的平均值为 0.04%D，变形主要在 0.02%D ~ 0.07%D 之间，而蓄水期向下游水平位移的平均值
0.15%D，主要范围为 0.05%D ~ 0.28%D，竣工变形显著小于蓄水期向下游方向的水平位移。由上述
结果可知，上游坝基防渗墙和中部坝基防渗墙蓄水期的水平位移较为接近，但是竣工期上游坝基防
渗墙水平位移较大（平均大 0.10%D）。上述结果表明，相比较于深度，防渗墙位置是影响墙体变形特
性的关键因素。防渗墙承受水平荷载的不同是造成上述结果的主要原因。对于中部坝基防渗墙，坝

140
图 5 43 个防渗墙实例最大水平位移与墙体深度相关关系 （图中符号同表 1）
