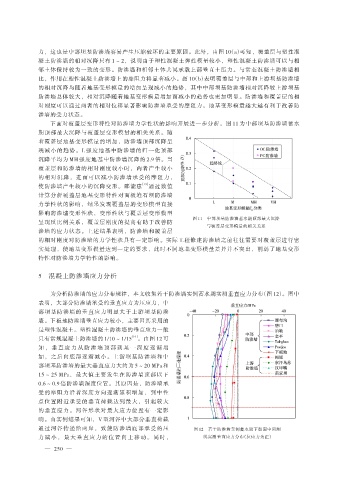

力,这也是中部坝基防渗墙容易产生压缩破坏的主要原因。此外,由图 10(a)可知,覆盖层与塑性混
               凝土防渗墙的相对沉降只有 1 ~ 2,说明由于塑性混凝土弹性模量较小,塑性混凝土防渗墙可以与相
               邻土体保持较为一致的变形。防渗墙和相邻土体共同承载上部垂直土压力。与常态混凝土防渗墙相
               比,作用在塑性混凝土防渗墙上的摩阻力将显著减小。图 10(b)表明覆盖层与中部和上游坝基防渗墙
               的相对沉降均随着地基变形模量的增加呈现减小的趋势,其中中部坝基防渗墙相对沉降较上游坝基
               防渗墙总体较大,相对沉降随着地基变形模量增加而减小的趋势也更加明显。防渗墙和覆盖层的相
               对刚度可以通过两者的相对位移显著影响防渗墙承受的摩阻力。地基变形模量越大越有利于改善防
               渗墙的受力状态。
                   下面对覆盖层变形特性对防渗墙力学性状的影响开展进一步分析。图 11 为中部坝基防渗墙蓄水
               期顶部最大沉降与覆盖层变形模量的相关关系。随
               着覆盖层地基变形模量的增加,防渗墙顶部沉降呈
               现减小的趋势。L 强度地基中防渗墙的归一化顶部
               沉降平均为 MH 强度地基中防渗墙沉降的 2.9 倍。当
               覆盖层和防渗墙的相对刚度较小时,两者产生较小
               的相对沉降,进而可以减小防渗墙承受的摩阻力,
               使防渗墙产生较小的沉降变形。郦能惠                   [19] 通过数值
               计算分析覆盖层地基变形特性对面板堆石坝防渗墙
               力学性状的影响,结果发现覆盖层的变形模型直接
               影响防渗墙变形性状,变形性状与覆盖层变形模型
               呈现反比例关系,覆盖层刚度的提高有助于改善防                                图 11  中部坝基防渗墙蓄水期顶部最大沉降
                                                                          与覆盖层变形模量的相关关系
               渗墙的应力状态。上述结果表明,防渗墙和覆盖层
               的相对刚度对防渗墙的力学性状具有一定影响。实际工程修建防渗墙之前往往需要对覆盖层进行密
               实处理,使地基变形模量达到一定的要求,此时不同地基变形模量差异并不突出,削弱了地基变形
               特性对防渗墙力学特性的影响。


               5  混凝土防渗墙应力分析


                   为分析防渗墙的应力分布规律,本文收集若干防渗墙实例蓄水期实测垂直应力分布(图 12)。图中
               表明,大部分防渗墙承受的垂直应力为压应力,中
               部坝基防渗墙的垂直应力明显大于上游坝基防渗
               墙。下板地防渗墙垂直应力较小,主要因其采用的
               是塑性混凝土。塑性混凝土防渗墙的垂直应力一般
                                               [19]
               只有常规混凝土防渗墙的 1/10 ~ 1/15           。由图 12 可
               知 , 垂 直 应 力 从 防 渗 墙 顶 部 到 某 一 深 度 逐 渐 增
               加,之后向底部逐渐减小。上游坝基防渗墙和中
               部坝基防渗墙的最大垂直应力大约为 5 ~ 20 MPa 和
               15 ~ 25 MPa,最大值主要发生在防渗墙顶部以下
               0.6 ~ 0.9 倍防渗墙深度位置。其原因是,防渗墙承
               受的摩阻力沿着深度方向逐渐累积增加,到中性
               点位置附近承受的垂直荷载达到最大,引起较大
               的垂直应力。河谷形状对最大应力位置有一定影
               响。由实例结果可知,V 型河谷中大部分垂直荷载
               通过河谷传递给两岸,致使防渗墙底部承受的压                                 图 12  若干防渗墙实例蓄水期下游面中间测
               力 减 小 , 最 大 垂 直 应 力 的 位 置 向 上 移 动 。 同 时 ,                线实测垂直应力分布(拉应力为正)
