Page 92 - 2023年第54卷第2期
P. 92

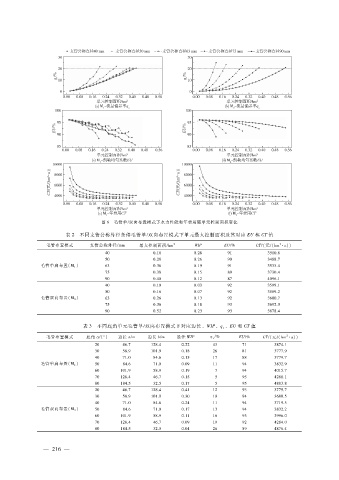

图 ６ 毛管单?双向布置模式下水力性能和年费用随单元控制面积变化
表 ２ 不同支管公称外径条件毛管单?双向布置模式下单元最大控制面积及其对应 ＥＵ和 ＣＴ值
２
毛管布置模式 支管公称外径?ｍｍ 最大控制面积?ｈｍ ２ ＷＩＰ ＥＵ?％ ＣＴ?（元?（ｈｍ·ａ））
４０ ０．１８ ０．２８ ９１ ３５１０．８
５０ ０．２８ ０．２６ ９０ ３４８８．７
毛管单向布置（Ｍ １ ） ６３ ０．３６ ０．１９ ９１ ３５３３．４
７５ ０．３８ ０．１５ ８９ ３７３０．４
９０ ０．４０ ０．１２ ８７ ４０９６．１
４０ ０．１０ ０．０３ ９２ ３５９９．１
５０ ０．１６ ０．０７ ９２ ３５８９．２
毛管双向布置（Ｍ ２ ） ６３ ０．２６ ０．１３ ９２ ３６００．７
７５ ０．３６ ０．１８ ９３ ３６９２．９
９０ ０．５２ ０．２３ ９３ ３８７８．４
表 ３ 不同底角单元毛管单?双向布置模式下对应边长、ＷＩＰ、ｑ、ＥＵ和 ＣＴ值
ｖ
２
毛管布置模式 底角 α ?（°） 边长 ａ?ｍ 边长 ｂ?ｍ 最佳 ＷＩＰ ｑ ｖ ?％ ＥＵ?％ ＣＴ?（元?（ｈｍ·ａ））
２０ ４６．７ １２８．４ ０．２２ ４３ ７１ ３８７４．１
３０ ５８．９ １０１．９ ０．１８ ２６ ８１ ３７７７．９
４０ ７１．０ ８４．６ ０．１５ １７ ８８ ３７７９．７
毛管单向布置（ Ｍ １ ） ５０ ８４．６ ７１．０ ０．０９ １１ ９４ ３８３２．９
６０ １０１．９ ５８．９ ０．１９ ７ ９４ ４０１５．７
７０ １２８．４ ４６．７ ０．１５ ５ ９５ ４２８８．１
８０ １８４．５ ３２．５ ０．１７ ５ ９５ ４８８３．８
２０ ４６．７ １２８．４ ０．４１ １２ ９３ ３７７５．７
３０ ５８．９ １０１．９ ０．３０ １０ ９４ ３６８０．５
４０ ７１．０ ８４．６ ０．２４ １１ ９４ ３７１９．５
毛管双向布置（Ｍ ２ ） ５０ ８４．６ ７１．０ ０．１７ １３ ９４ ３８３２．２
６０ １０１．９ ５８．９ ０．１１ １６ ９３ ３９９６．０
７０ １２８．４ ４６．７ ０．０９ １９ ９２ ４２８４．０
８０ １８４．５ ３２．５ ０．０４ ２６ ８９ ４８７６．４
— ２ １ —
６
