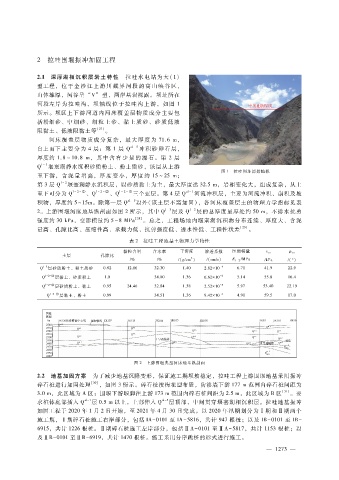

２ 拉哇围堰振冲加固工程

２．１ 深厚湖相沉积层岩土特性 拉哇水电站为大（１）
型工程，位 于 金 沙 江 上 游 川 藏 界 河 段 的 高 山 峡 谷 区，
山体雄厚，河谷呈 “Ｖ” 型，两岸基岩裸露。坝址所在
河段左岸 为 拉哇 沟，坝 轴线 位于 拉 哇 沟 上 游，如 图 １
所示。坝区上下游河道内河床覆盖层物质成分主要包
括粉细砂、中 细 砂、细粒 土 砂、黏 土 质 砂、砂 质 低 液
限黏土、低液限黏土等 ［２７］ 。
河床 覆 盖 层 物 质 成 分 复 杂，最 大 厚 度 为 ７１．６ｍ，
自上而下主 要 分 为 ４层：第 １层 Ｑ ａｌ －５ 冲 积 砂 卵 石 层，
厚度约 １．８～１０．８ｍ，其 中 含 有 少 量 的 漂 石。第 ２层
ｌ －３
Ｑ 堰塞湖静水沉积砂质粉土、粉土质砂，该层从上游
图 １ 拉哇坝址原始地貌
至下游，含 泥 量 增 高，厚 度 变 小，厚 度 约 １５～２５ｍ；
ｌ －２
第 ３层 Ｑ 堰塞湖静水沉积层，以砂质黏土为主，最大厚度达 ３２．５ｍ，岩相变化大，组成复杂，从上
至下可分为 Ｑ ｌ －２ － ③ 、Ｑ ｌ －２ － ② 、Ｑ ｌ －２ － ① 三个亚层。第 ４层 Ｑ ａｌ －１ 河流冲积层，主要为河流冲积、崩积及坡
积物，厚度约 ５～１５ｍ。除第一层 Ｑ ａｌ －５ 以外（该土层不需加固），各河床覆盖层土的物理力学指标见表
ｌ －３
ｌ －２
２。上游围堰河床地基纵剖面如图 ２所示，其中 Ｑ 层及 Ｑ 层的总厚度最厚处约 ５０ｍ，不排水抗剪
［２８］
强度约 ３０ｋＰａ，变形模量约 ５～８ＭＰａ 。总之，工程场地内堰塞湖沉积物分布连续、厚度大、含泥
量高、孔隙比高、压缩性高、承载力低、抗剪强度低、透水性低、工程性状差 ［２９］ 。
表 ２ 拉哇工程地基土物理力学特性

黏粒含量 含水率 干密度 渗透系数 压缩模量 ｃ ｃｕ φ ｃｕ
土层 孔隙比
３
?％ ?％ ?（ｇ?ｃｍ ） ?（ｃｍ?ｓ） Ｅ １ － ２ ?ＭＰａ ?ｋＰａ ?（°）
ｌ － ３
Ｑ 层砂质粉土、粉土质砂 ０．９２ １２．８６ ３２．３０ １．４０ ２．８２ × １０ － ４ ６．７１ ４１．９ ２２．９
Ｑ ｌ － ２ － ③ 层黏土、砂质粉土 １．０ ３４．８０ １．３６ ６．６２ × １０ － ６ ５．１４ ５５．８ １６．４
Ｑ ｌ － ２ － ② 层砂质粉土、黏土 ０．９５ ２４．４６ ３２．８４ １．３８ ２．５２ × １０ － ５ ５．９７ ５３．４０ ２２．１９
Ｑ ｌ － ２ － ① 层黏土、粉土 ０．９９ ３４．５１ １．３６ ９．４２ × １０ － ６ ４．９１ ５９．５ １７．０

图 ２ 上游围堰典型河床地基纵剖面

２．２ 地基加固方案 为了减少地基沉降变形，保证施工期坝坡稳定，拉哇工程上游围堰地基采用振冲
碎石桩进行加固处理 ［３０］ ，如图 ３所示。碎石桩按梅花型布置，防渗墙下游 １７７ｍ范围内碎石桩间距为
３．０ｍ，此区域为 Ａ区；围堰下游堰脚往上游 １７３ｍ范围内碎石桩间距为 ２．５ｍ，此区域为 Ｂ区 ［３１］ 。要
ａｌ － １
ａｌ － ５
求桩体底部插入 Ｑ 层 ０．５ｍ以上，上部伸入 Ｑ 层顶部，中间贯穿堰塞湖相沉积层。拉哇地基振冲
加固工程于 ２０２０年 １月 ２日开始，至 ２０２１年 ４月 ３０日完成。以 ２０２０年汛期划分为Ⅰ期和Ⅱ期两个
施工期，Ⅰ期碎石桩施工右岸部分，包括 ＩＡ － ０１０１至 ＩＡ － ５８１６，共计 ９４７根桩；以及 ＩＢ － ０１０１至 ＩＢ －
６９１５，共计 １２２６根桩。Ⅱ期碎石桩施工左岸部分，包括ⅡＡ － ０１０１至ⅡＡ － ５８１７，共计 １１５３根桩；以
及ⅡＢ － ０１０１至ⅡＢ － ６９１９，共计 １４７０根桩。施工采用分序跳桩的形式进行施工。

２
