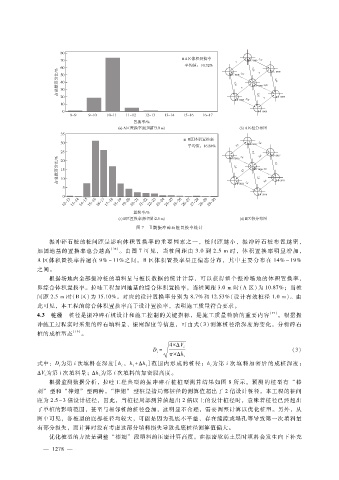

图 ７ Ⅱ期振冲碎石桩置换率统计
振冲碎石桩的桩间距是影响体积置换率的重要因素之一，桩间距越小，振冲碎石桩布 置越 密，
加固地基的置换率也会越高 ［３６］ 。由图 ７可见，当桩间距由 ３．０到 ２．５ｍ时，体积置换率明显增加，
Ａ区体积置换率普遍在 ９％～１１％之间。Ｂ区体积置换率呈正偏态分布，其中主要分布在 １４％～１９％
之间。
根据场地内全部振冲桩的填料量与桩长数据的统计计算，可以获得整个振冲场地的体积置换率，
即综合体积置换率。拉哇工程加固地基的综合体积置换率，当桩间距 ３．０ｍ时（Ａ区）为 １０．８７％；当桩
间距 ２．５ｍ时（Ｂ区）为 １５．１０％。对应的设计置换率分别为 ８．７％和 １２．５３％（设计有效桩径 １．０ｍ）。由
此可见，本工程的综合体积置换率高于设计置换率，表明施工质量符合要求。
４．３ 桩径 桩径是振冲碎石桩设计和施工控制的关键指标，是施工质量检验的重要内容 ［３７］ 。根据振

冲施工过程实时采集的碎石填料量、振密深度等信息，可由式（ ３）测算桩径沿深度的变化，分析碎石
桩的成桩型态 ［１９］ 。

４ × Δ Ｖ ｉ
Ｄ ＝ （３）
槡 ｉ
ｉ
π × Δ ｈ
式中：Ｄ为第 ｉ次填料在深度［ｈ，ｈ＋ Δ ｈ］范围内形成的桩径；ｈ为第 ｉ次填料加密后的成桩深度；
ｉ ｉ ｉ ｉ ｉ
Δ Ｖ为第 ｉ次填料量；Δ ｈ为第 ｉ次填料的加密段高度。
ｉ
ｉ
根据监测数据分析，拉哇工程典型的振冲碎石桩桩型测算结果如图 ８所示。预测的桩型有 “棒
刺” 型和 “棒翅” 型两种。 “棒翅” 型桩是指局部桩径的测算值超出了 ２倍设计桩径。本工程的桩间
距为 ２．５～３倍设计桩径，因此，当桩径局部测算值超出 ２倍以上的设计桩径时，意味着桩径已经超出
了单桩的影响范围，甚至与相邻桩的桩径叠加，这明显不合理，需要调整计算以优化桩型。另外，从
图中可见，各桩型的底部桩径均较大，可能是因为孔底不平整、存在缝隙或塌孔等导致第一次填料量
有部分损失，而计算时没有考虑这部分填料损失导致孔底桩径测算值偏大。
优化桩型的方法是调整 “棒翅” 段填料的压密计算高度。在振密软弱土层时填料会发生向下补充
