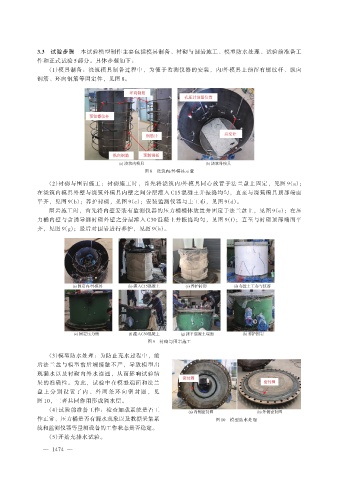

Page 83 - 2025年第56卷第11期

3.3 试验步骤 本试验模型制作主要包括模具制备、衬砌与围岩施工、模型防水处理、试验前准备工
作和正式试验 5 部分。具体步骤如下：
（1）模具制备：浇筑模具制备过程中，为便于监测仪器的安装，内/外模具上预留有螺纹杆、纵向
钢筋、环向钢筋等固定件，见图 8。

图 8 浇筑内/外模具示意

（2）衬砌与围岩施工：衬砌施工时，首先将浇筑内/外模具同心放置于法兰盘上固定，见图 9（a）；
在浇筑内模具外壁与浇筑外模具内壁之间分层灌入 C15 混凝土并振捣均匀，直至与浇筑模具顶部端面
平齐，见图 9（b）；养护衬砌，见图 9（c）；安装监测仪器与土工布，见图 9（d）。
围岩施工时，首先将内壁安装有监测仪器的压力桶桶体放置并固定于法兰盘上，见图 9（e）；在压
力桶内壁与含诱导缝衬砌外壁之分层灌入 C30 混凝土并振捣均匀，见图 9（f）；直至与衬砌顶部端面平
齐，见图 9（g）；最后对围岩进行养护，见图 9（h）。

图 9 衬砌与围岩施工

（3）模型防水处理：为防止充水过程中，前
后法兰盘与模型前后端接触不严，导致模型出
现漏水以及衬砌内外水连通，从而影响试验结
果的准确性。为此，试验中在模型端面和法兰
盘 上 分 别 设 置 了 内 、 外 两 条 环 向 密 封 圈 ， 见
图 10，二者共同作用形成隔水层。
（4）试验前准备工作：检查加载系统是否工
作正常、压力桶是否有漏水现象以及数据采集系 图 10 模型防水处理
统和监测仪器等量测设备的工作状态是否稳定。
（5）开始充排水试验。

— 1474 —
