Page 106 - 2021年第52卷第9期

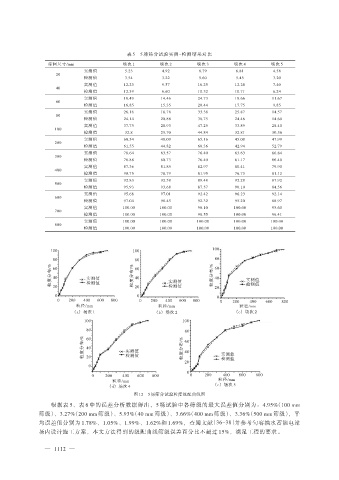

表 5 5 场筛分试验实测-检测结果对比
筛网尺寸/mm 场次 1 场次 2 场次 3 场次 4 场次 5
实测值 5.23 4.92 8.79 6.81 4.58
20
检测值 3.54 3.22 5.60 5.45 3.20
实测值 12.23 9.57 16.25 12.28 7.40
40
检测值 12.39 6.60 10.32 10.71 6.24
实测值 18.49 14.46 24.73 18.66 11.67
60
检测值 16.85 15.35 20.44 17.75 9.85
实测值 26.16 18.78 33.38 25.87 14.57
80
检测值 24.14 20.88 30.75 24.46 14.60
实测值 37.75 28.93 47.25 33.89 28.40
100
检测值 32.8 25.70 44.84 32.81 30.56
实测值 60.54 48.09 65.16 45.08 47.99
200
检测值 61.55 44.82 60.36 42.94 52.79
实测值 78.64 63.57 76.40 63.63 66.84
300
检测值 78.88 60.73 76.40 61.17 66.40
实测值 87.36 81.85 82.97 80.41 79.90
400
检测值 90.75 78.79 81.95 76.75 81.12
实测值 92.83 92.58 89.48 92.28 87.92
500
检测值 95.93 93.68 87.57 90.10 84.56
实测值 95.68 97.01 92.42 96.23 92.14
600
检测值 97.04 98.45 92.32 95.20 88.97
实测值 100.00 100.00 96.10 100.00 95.60
700
检测值 100.00 100.00 98.55 100.00 96.41
实测值 100.00 100.00 100.00 100.00 100.00
800
检测值 100.00 100.00 100.00 100.00 100.00

100 100 100
80 80 80
粒度分布/% 60 实测值 粒度分布/% 60 实测值 粒度分布/% 60 实测值

40
40
40
检测值
检测值
20
0 20 0 检测值 20 0
0 200 400 600 800 0 200 400 600 800 0 200 400 600 800
粒径/mm 粒径/mm 粒径/mm
（a） 场次 1 （b） 场次 2 （c） 场次 2
100 100
80 80
粒度分布/% 60 实测值 粒度分布/% 60 实测值
40
40
检测值
20
20 检测值
0
0
0 200 400 600 800 0 200 400 600 800
粒径/mm 粒径/mm
（e） 场次 5
（d） 场次 4
图 12 5 场筛分试验粒度级配曲线图
根据表 5、表 6 中的误差分析数据得出，5 场试验中各筛级的最大误差值分别为：4.95%（100 mm
筛级）、3.27%（200 mm 筛级）、5.93%（40 mm 筛级）、3.66%（400 mm 筛级）、3.36%（500 mm 筛级），平
均误差值分别为 1.78%、1.05%、1.99%、1.62%和 1.69%，查阅文献 ［36-38］ 并参考句容抽水蓄能电站
场内设计施工方案，本文方法得到的级配曲线筛级误差百分比不超过 15%，满足工程的要求。
