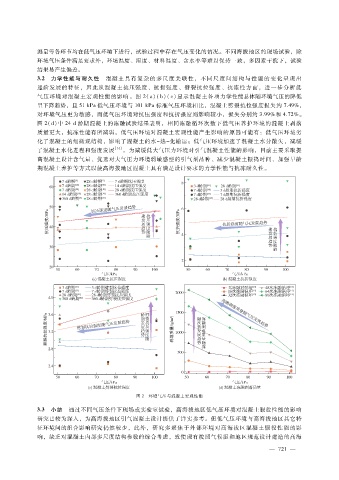

Page 93 - 2023年第54卷第6期

测量等各环节均在低气压环境下进行，试验过程中存在气压变化的情况。不同海拔地区的现场试验，除
环境气压条件满足要求外，环境温度、湿度、材料温度、含水率等难以保持一致，多因素干扰下，试验
结果易产生偏差。
３．２ 力学性能与耐久性 混凝土具有复 杂的多尺 度关联 性，不 同 尺 度间 结 构 与性 能的 变化 呈现出
递阶发展的特征，因此从混凝土抗压强度、抗折强度、劈裂抗拉强度、抗冻性方面，进一步分析低
气压环境对混凝土宏观性能的影响。图 ２（ａ）（ｂ）（ｃ）显示混凝土各项力学性能总体随环境气压的降低
呈下降趋势，且 ５１ｋＰａ低气压环境与 １０１ｋＰａ标准气压环境相比，混凝土劈裂抗拉强度损失约 ７．４９％，
对环境气压更为敏感，而低气压环境对抗压强度和抗折强度则影响较小，损失分别约 ３．９９％和 ４．７２％。
图 ２（ｄ）中 ２４ｄ龄期混凝土的冻融试验结果表明，相同冻融循环次数下低气压养护环境的混凝土剥落
质量更大，抗冻性能有所减弱。低气压环境对混凝土宏观性能产生影响的原因可能有：低气压环境劣
化了混凝土的细微观结构，影响了混凝土的水－ 热－ 化输运；低气压环境加速了混凝土水分散失，减缓
了混凝土水化进程和强度发展 ［３１］ 。为减缓低大气压力环境对引气混凝土性能的影响，目前主要采取提
高混凝土设计含气量、优选对大气压力环境弱敏感型的引气剂品种、减少混凝土振捣时间、加强早龄
期混凝土养护等方式以使高海拔地区混凝土具有满足设计要求的力学性能与抗冻耐久性。

图 ２ 环境气压与混凝土宏观性能

３．３ 小结 通过不同气压条件下现场或实验室试验，高海拔地区低气压环境对混凝土服役性能的影响
研究已较为深入，为高海拔地区引气混凝土设计提供了详实参考。但低气压环境与高海拔地区其它特
征环境间的组合影响研究仍然较少，此外，研究多聚焦于外部环境对高海拔区混凝土服役性能的影
响，缺乏对混凝土内部多尺度结构参数的综合考虑，致使现有按照气候温和地区规范设计建造的高海

— ７ ２ １ —
