３．２ 悬浮颗粒迁移特性 收集试验管出口端流出液，测量其浊度，得到悬浮颗粒的穿透曲线。图中纵
坐标为流出液中颗粒浓度，用图 ５所示关系进行换算。横坐标采用孔隙体积 Ｐ来表示，Ｐ指的是流过
Ｖ Ｖ
砂土的水流体积与砂土总孔隙体积之比。以 Ｐ代替时间 ｔ作为穿透曲线横坐标，可以减小不同砂土孔
Ｖ
隙体积及流速差异对试验结果可比性的影响。

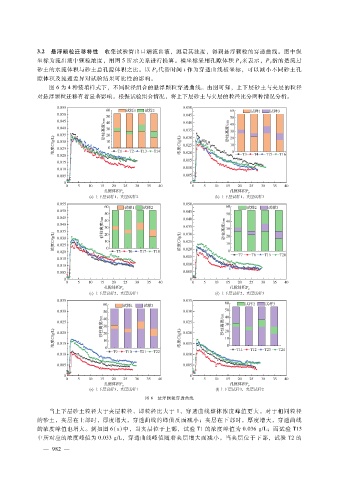

图 ６为 ４种装填样式下，不同粒径组合的悬浮颗粒穿透曲线。由图可知，上下层砂土与夹层的粒径
对悬浮颗粒迁移有着显著影响。根据试验组合情况，将上下层砂土与夹层的粒径比分两种情况分析。

图 ６ 悬浮颗粒穿透曲线

当上下层砂土粒径大于夹层粒径，即粒径比大于 １，穿透曲线整体浓度峰值更大。对于相同粒径
的砂土，夹层在上部时，厚度增大，穿透曲线的峰值反而减小；夹层在下部时，厚度增大，穿透曲线
的浓度峰值也增大。例如图 ６（ａ）中，当夹层位于上部，试验 Ｔ１的浓度峰值为 ０．０３６ｇ?Ｌ；而试验 Ｔ１３
中所对应的浓度峰值为 ０．０３３ｇ?Ｌ，穿透曲线峰值随着夹层增大而减小。当夹层位于下部，试验 Ｔ２的
— ９ ８ —
２
