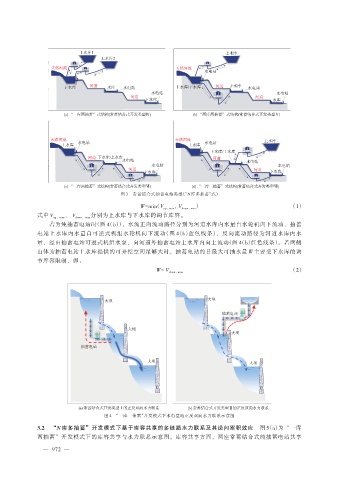

图 3 常蓄结合式抽蓄电站类型（“N 库多抽蓄”式）
W=min（V ，V ） （1）
up，max down，max
式中 V 、 V 分别为上水库与下水库的调节库容。
up，max down，max
若为纯抽蓄电站时（图 4（b）），水流正向流动路径分别为河道水库内水量自水轮机向下流动、抽蓄
电站上水库内水量自可逆式机组水轮机向下流动（图 4（b）蓝色线条），反向流动路径为河道水库内水
量，经由抽蓄电站可逆式机组水泵，向河道外抽蓄电站上水库内向上流动（图 4（b）红色线条）。若两侧
山体为抽蓄电站上水库提供的可开挖空间足够大时，抽蓄电站的日最大可抽水量 W 主要受下水库的调
节库容限制，即：
W= V （2）
down，max
图 4 “一库一抽蓄”开发模式下水电基地正反双向水力联系示意图
3.2 “N 库多抽蓄”开发模式下基于库容共享的多链路水力联系及其逆向累积效应 图 5（a）为“一库
两抽蓄”开发模式下的库容共享与水力联系示意图。库容共享方面，两座常蓄结合式纯抽蓄电站共享
