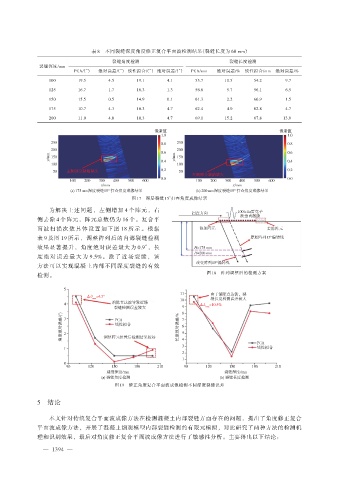

P. 147
表 8 不同裂缝深度角度修正复合平面波检测结果（裂缝长度为 60 mm）
裂缝角度检测 裂缝长度检测
裂缝深度/mm
PCA/（°） 绝对误差/（°） 线性拟合/（°） 绝对误差/（°） PCA/mm 绝对误差/% 线性拟合/mm 绝对误差/%
100 19.5 4.5 19.1 4.1 53.7 10.5 54.2 9.7
125 16.7 1.7 16.3 1.3 56.6 5.7 56.1 6.5
150 15.5 0.5 14.9 0.1 61.3 2.2 60.9 1.5
175 10.7 4.3 10.3 4.7 62.4 4.0 62.8 4.7
200 11.0 4.0 10.3 4.7 69.1 15.2 67.8 13.0
图 17 深层裂缝 15°扫查角度成像结果
为解决上述问题，左侧增加 4 个阵元，右
侧去除 4 个阵元，阵元总数仍为 16 个。复合平
面 波 扫 描 次 数 具 体 设 置 如 下 图 18 所 示 。 根 据
表 9 及图 19 所示，调整阵列后的内部裂缝检测
效果显著提升，角度绝对误差最大为 0.9°，长
度 绝 对 误 差 最 大 为 9.5%。 除 了 近 场 裂 缝 ， 该
方法可以实现混凝土内部不同深度裂缝的有效
图 18 阵列调整后的检测方案
检测。
图 19 修正角度复合平面波成像检测不同深度裂缝误差
5 结论
本文针对传统复合平面波成像方法在检测混凝土内部裂缝方面存在的问题，提出了角度修正复合
平面波成像方法，开展了混凝土细观模型内部裂缝检测的有限元模拟，对比研究了两种方法的检测机
理和识别效果，最后对角度修正复合平面波成像方法进行了敏感性分析。主要得出以下结论：
