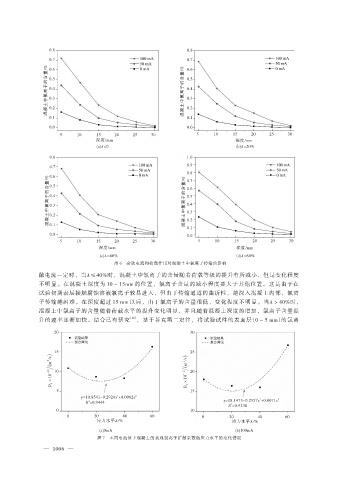

Page 126 - 2021年第52卷第8期

0.8 0.8
0.7 0.7
混凝土中氯离子的含量/% 0.5 混凝土中氯离子的含量/% 0.5
0.6
0.6

0.4
0.4
0.3
0.3
0.2

0.1 0.2
0.1
0.0 0.0
5 10 15 20 25 30 5 10 15 20 25 30
深度/mm 深度/mm
(a)λ=0 (b)λ=20%
0.8 1.0
0.9
0.7
0.8
0.6
混凝土中氯离子的含量/% 0.4 混凝土中氯离子的含量/% 0.6
0.7
0.5
0.5
0.4
0.3
0.3
0.2
0.2
0.1
0.1
0.0
0.0
5 10 15 20 25 30 5 10 15 20 25 30
深度/mm 深度/mm
(c)λ=40% (d)λ=60%
图 6 杂散电流和荷载作用对混凝土中氯离子传输的影响
散电流一定时，当λ≤40%时，混凝土中氯离子的含量随着荷载等级的提升有所减小，但是变化程度
不明显。在混凝土深度为 10 ~ 15mm 的位置，氯离子含量的减小程度要大于其他位置。这是由于在
试验初期表层接触腐蚀溶液氯离子较易进入，但由于传输通道的曲折性，越深入混凝土内部，氯离
子传输越困难。在深度超过 15 mm 以后，由于氯离子的含量很低，变化程度不明显。当λ＞40%时，
混凝土中氯离子的含量随着荷载水平的提升变化明显，并且随着混凝土深度的增加，氯离子含量提
升的速率逐渐加快。结合已有研究 ［28］ ，基于菲克第二定律，将试验试件的表面层（0 ~ 5 mm）的氯离

20 30

15 25
) )
(m 2 /s (m 2 /s
× 10 -12 10 × 10 -12 20

D a D a
5 15
y=10.8541-0.2924x +0.0062x 2
1
1
2 y=18.1473-0.2957x +0.0071x 2
R =0.9444 2
R =0.9238
0 10
0 20 40 60 0 20 40 60
应力水平λ/% 应力水平λ/%
(a)0mA (b)100mA
图 7 不同电流值下混凝土的表观氯离子扩散系数随应力水平的变化情况
— 1006 —
