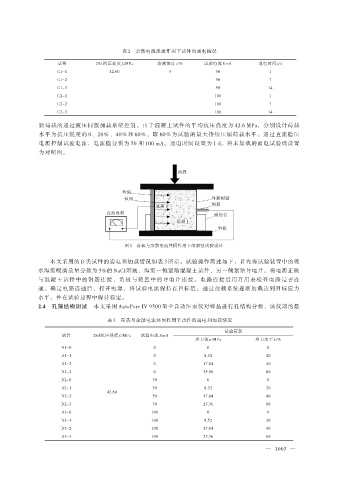

表 2 杂散电流单独作用下试件的通电情况
试件 28d 抗压强度 f c/MPa 溶液浓度 c/% 试验电流 I/mA 通电时间 t/d
C1-1 42.60 5 50 1
C1-2 50 7
C1-3 50 14
C2-1 100 1
C2-2 100 7
C2-3 100 14
验荷载的通过液压伺服加载系统控制。由于混凝土试件的平均抗压强度为 42.6 MPa，分别设计荷载
水平为抗压强度的 0、20％、40％和 60％，取 60％为试验的最大持续压缩荷载水平。通过直流稳压
电源控制试验电流，电流值分别为 50 和 100 mA。通电时间设置为 1 d。将未加载的通电试验组设置
为对照组。
荷载
海绵
钛网 环氧树脂
钢筋
氯离子
直流电源 腐蚀盒
混凝土
垫板
图 2 荷载与杂散电流共同作用下的腐蚀试验设计
本文采用的 D 类试件的通电和加载情况如表 3 所示。试验操作简述如下：首先将试验装置中的吸
水海绵吸满质量分数为 5%的 NaCl 溶液，海绵一侧紧贴混凝土试件，另一侧紧贴导电片。将电源正极
与混凝土试件中的钢筋连接，负极与装置中的导电片连接。电路连接后用万用表检查电路是否连
通。确定电路连通后，打开电源，将试验电流保持在目标值。通过加载系统逐渐加载达到目标应力
水平，并在试验过程中保持稳定。
2.4 孔隙结构测试 本文采用 AutoPore IV 9500 型全自动压汞仪对样品进行孔结构分析，该仪器的最
表 3 荷载与杂散电流共同作用下试件的通电和加载情况
试验荷载
试件 28d 抗压强度 f c/MPa 试验电流 I/mA
应力值σ/MPa 应力水平λ/%
D1-0 0 0 0
D1-1 0 8.52 20
D1-2 0 17.04 40
D1-3 0 25.56 60
D2-0 50 0 0
D2-1 50 8.52 20
42.60
D2-2 50 17.04 40
D2-3 50 25.56 60
D3-0 100 0 0
D3-1 100 8.52 20
D3-2 100 17.04 40
D3-3 100 25.56 60
