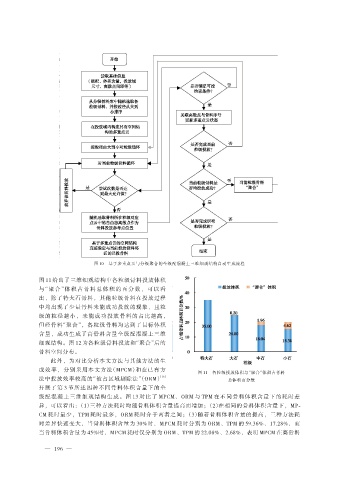

图 10 基于多重点云与分级聚合的全级配混凝土三维细观结构自动生成流程

图 11 给出了三维细观结构中各粒级骨料投放体积
与“ 聚 合 ”体 积 占 骨 料 总 体 积 的 百 分 数 ， 可 以 看
出，除了特大石骨料，其他粒级骨料在投放过程
中均出现了少量骨料未能成功投放的现象，且粒
级的粒径越小，未能成功投放骨料的占比越高，
但经骨料“聚合”，各粒级骨料均达到了目标体积
含量，成功生成了高骨料含量全级配混凝土三维
细观结构。图 12 为各粒级骨料投放和“聚合”后的
骨料空间分布。
此外，为对比分析本文方法与其他方法的生
成效率，分别采用本文方法（MPCM）和在已有方
图 11 各粒级投放体积与“聚合”体积占骨料
［16］
法中投放效率较高的“被占区域剔除法”（ORM） 总体积百分数
开展了第 3 节所述四种不同骨料体积含量下的全
级配混凝土三维细观结构生成。图 13 对比了 MPCM、ORM 与 TPM 在不同骨料体积含量下的耗时差

异，可以看出：（1）三种方法耗时均随骨料体积含量提高而增加；（2）在相同的骨料体积含量下，MP⁃
CM 耗时最少，TPM 耗时最多，ORM 耗时介于两者之间；（3）随着骨料体积含量的提高，三种方法耗
时差异快速变大，当骨料体积含量为 30%时，MPCM 耗时分别为 ORM、TPM 的 59.36%、17.28%，而
当骨料体积含量为 45%时，MPCM 耗时仅分别为 ORM、TPM 的 22.08%、2.68%，表明 MPCM 在高骨料
