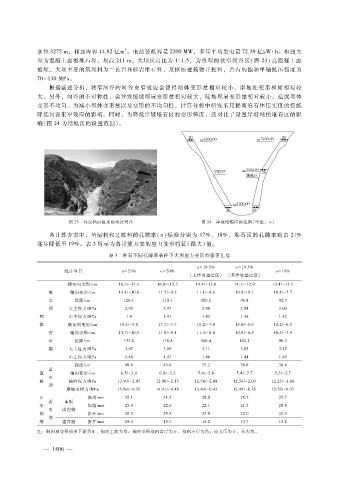

３
水位 ３２７５ｍ，相应库容 １４．８２亿ｍ 。电站装机容量 ２２００ＭＷ，多年平均发电量 ７２．３９亿ｋＷ·ｈ。枢纽大
坝为混凝土面板堆石坝，坝高 ２１１ｍ，大坝长高比为 １∶１．５，为典型的狭窄河谷区（图 ２３）高混凝土面
板坝。大坝主要的筑坝料为二长岩和砂岩堆石料、及枢纽建筑物开挖料，岩石的饱和单轴抗压强度为
７０～１３０ＭＰａ。
根据前述分析，狭窄河谷的河谷束窄效应会使得坝体变形量相对较小，岸坡处变形梯度相对较
大。另外，河谷的不对称性，会导致缓坡坝肩变形量相对较大，陡坡坝肩变形量相对较小，造成坝体
变形不均匀。为减小坝体变形量以及变形的不均匀性，计算分析中研究采用提高堆石体压实度的措施
降低河谷束窄效应的影响。同时，为降低岸坡堆石区的变形梯度，还对比了设置岸坡增模堆石区的影
响（图 ２４为增模区的设置范围）。

图 ２３ 玛尔挡面板坝的坝址河谷 图 ２４ 岸坡增模区的范围（单位：ｍ）

各计算方案中，垫层料和过渡料的孔隙率（ｎ）标准分别为 １７％、１８％，堆石区的孔隙率则由 ２１％
逐步降低至 １９％。表 ３所示为各计算方案的应力变形特征（最大）值。

表 ３ 堆石不同孔隙率条件下大坝应力变形特征值汇总
ｎ ＝ １９．５％ ｎ ＝ １９．５％
统计项目 ｎ ＝ ２１％ ｎ ＝ ２０％ ｎ ＝ １９％
（无岸坡垫层区） （有岸坡垫层区）
顺河向变形?ｃｍ １８．３? － １７．１ １６．０? － １５．３ １４．４? － １３．８ １４．１? － １２．９ １３．４? － １３．１
竣 轴向变形?ｃｍ １３．１? － １０．６ １１．７? － ９．２ １１．１? － ８．６ １０．８? － ８．３ １０．４? － ７．７
工 沉降?ｃｍ １２６．１ １１０．１ １００．１ ９６．８ ９２．７
期 大主应力?ＭＰａ ２．９５ ２．９７ ２．９８ ２．９４ ３．００
坝 小主应力?ＭＰａ １．４ １．４１ １．４２ １．３８ １．４２
体 顺河向变形?ｃｍ １９．４? － ９．０ １７．７? － ７．７ １５．２? － ７．０ １５．０? － ５．９ １４．２? － ６．５
蓄 轴向变形?ｃｍ １３．７? － １０．９ １１．９? － ９．４ １１．４? － ８．８ １０．９? － ８．５ １０．５? － ７．９
水 沉降?ｃｍ １３３．８ １１６．８ １０６．４ １０２．１ ９８．２
期 大主应力?ＭＰａ ３．０７ ３．０９ ３．１１ ３．０５ ３．１２
小主应力?ＭＰａ １．４６ １．４７ １．４８ １．４４ １．４９
挠度?ｃｍ ４９．８ ４３．６ ３７．２ ３６．８ ３６．４
蓄
面 轴向变形?ｃｍ ６．５? － ３．４ ６．０? － ３．２ ５．６? － ２．８ ５．４? － ２．７ ５．３? － ２．７
水
板 轴向应力?ＭＰａ １３．９０? － ２．４７ １２．９０? － ２．１５ １２．５８? － ２．０８ １２．５４? － ２．０３ １２．２３? － １．８０
期
顺坡向应力?ＭＰａ １５．８０? － ０．５５ １４．４１? － ０．４８ １３．４０? － ０．４３ １２．４９? － ０．３５ １２．７６? － ０．３７
止 错动?ｍｍ ３５．１ ３１．２ ２８．０ ２６．２ ２５．７
蓄 面板
水 沉陷?ｍｍ ２５．４ ２２．６ ２２．１ ２１．５ ２０．８
水 周边缝
接 张开?ｍｍ ２８．２ ２５．４ ２３．９ ２２．０ ２２．３
期
缝 垂直缝 张开?ｍｍ １８．４ １５．７ １４．２ １３．７ １３．２
注：顺河向变形指向下游为正，指向上游为负；轴向变形指向右岸为正，指向左岸为负；应力压为正，拉为负。
