学期望值（ μ ）的理论公式和过程。表 １则给出了基于大量实测资料获得的结构面分布概型统计结果，
这一结果对结构面统计分析具有重要的参考和指导价值。

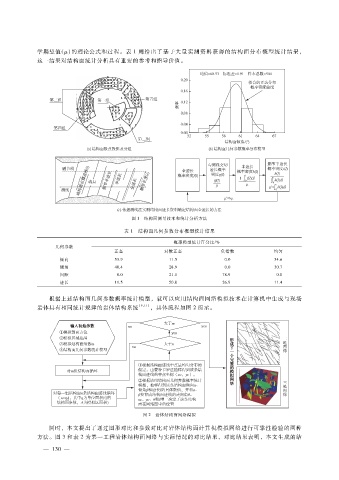

图 １ 结构面测量技术和统计分析方法
表 １ 结构面几何参数分布概型统计结果
概率模型统计百分比?％
几何参数
正态 对数正态 负指数 均匀
倾向 ５３．９ １１．５ ０．０ ３４．６
倾角 ４０．４ ２８．９ ０．０ ３０．７
间距 ０．０ ２１．１ ７８．９ ０．０
迹长 １１．５ ５０．０ ２６．９ １１．４
根据上述结构面几何参数概率统计模型，就可以应用结构面网络模拟技术在计算机中生成与现场
岩体具有相同统计规律的岩体结构系统 ［９，１１］ ，具体流程如图 ２所示。
图 ２ 岩体结构面网络模拟
同时，本文提出了通过图形对比和参数对比对岩体结构面计算机模拟网络进行可靠性检验的两种
方法。图 ３和表 ２为某一工程岩体结构面网络与实际情况的对比结果，对比结果表明，本文生成的结
