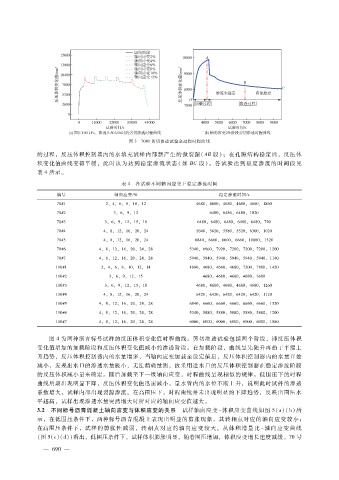

图 ３ ７０＃１剪切渗透试验全过程时程曲线
的过程，反压体积控制器内的水填充试样内部新产生的微裂隙（ＡＢ段）；在孔隙结构稳定后，反压体
积变化值曲线变得平缓，此时认为达到稳定渗流状态（如 ＢＣ段）。各试验达到稳定渗流的时间段见
表 ４所示。

表 ４ 各试验不同轴向应变下稳定渗流时间
编号 轴向应变?％ 稳定渗流时间?ｓ
７０＃１ ２ ，４，６，８，１０，１２ ４６８０，４６８０，４６８０，４６８０，４６８０，１８６０
７０＃２ ３ ，６，９，１２ ６４８０，６４８０，６４８０，１０２０
７０＃３ ３ ，６，９，１２，１５，１８ ６４８０，６４８０，６４８０，６４８０，６４８０，７２０
７０＃４ ４ ，８，１２，１６，２０，２４ ５６４０，５８２０，５５８０，５５２０，６３００，１０２０
７０＃５ ４，８，１２，１６，２０，２４ ６８４０，６６６０，６６００，６６６０，１００８０，１３２０
７０＃６ ４，８，１２，１６，２０，２４，２８ ５３４０，６９６０，７９２０，７２００，７２００，７２００，１２００
７０＃７ ４ ，８，１２，１６，２０，２４，２８ ５９４０，５９４０，５９４０，５９４０，５９４０，５９４０，１１４０
１１０＃１ ２，４，６，８，１０，１２，１４ ４６８０，４６８０，４６８０，４６８０，７２００，７８００，１４２０
１１０＃２ ３，６，９，１２，１５ ４６８０，４６８０，４６８０，４６８０，３６００
１１０＃３ ３ ，６，９，１２，１５，１８ ４６８０，４６８０，４６８０，４６８０，４６８０，１２６０
１１０＃４ ４ ，８，１２，１６，２０，２４ ６４２０，６４２０，６４２０，６４２０，６４２０，１１２０
１１０＃５ ４，８，１２，１６，２０，２４，２８ ６８４０，６６６０，６６６０，６６６０，６６６０，６６６０，１３２０
１１０＃６ ４ ，８，１２，１６，２０，２４，２８ ５３４０，５８８０，５８８０，５８８０，５８８０，５８８０，１２００
１１０＃７ ４，８，１２，１６，２０，２４，２８ ６０００，６０００，６０００，６０００，６０００，６０００，１０８０

图 ４为两种沥青标号试样的反压体积变化值时程曲线。剪切渗透试验包括两个阶段，即反压体积
变化值增加的加载阶段和反压体积变化值减小的渗透阶段。在加载阶段，曲线呈先陡升再趋于平缓上
升趋势，反压体积控制器内的水量增多，当轴向应变加载至设定值后，反压体积控制器内的水量开始
减小，发现出水口的渗透水量极小，无法精确量测，故采用进水口的反压体积控制器在稳定渗流阶段
的反压体积减小量来确定。随后加载至下一级轴向应变，时程曲线呈现相似的规律。低围压下的时程
曲线后期出现明显下降，反压体积变化值迅速减小，量水管内的水位不断上升，说明此时试件的渗透
系数增大，试样内部出现裂隙渗流。在高围压下，时程曲线并未出现明显的下降趋势，反映出围压水
平越高，试样出现渗透水量突然增大时所对应的轴向应变值越大。
３．２ 不同标号沥青混凝土轴向应变与体积应变的关系 试样轴向应变 － 体积应变曲线如图 ５（ａ）（ｂ）所
示，在低围压条件下，两种标号沥青混凝土表现出明显的剪胀现象，其转相点对应的轴向应变较小；
在高围压条件下，试样的剪胀性减弱，转相点对应的轴向应变较大。从体积增量比 － 轴向应变曲线
（图 ５（ｃ）（ｄ））看出，低围压条件下，试样体积膨胀明显，随着围压增加，体积应变增长速度减缓。７０号

— ６ ９ —
