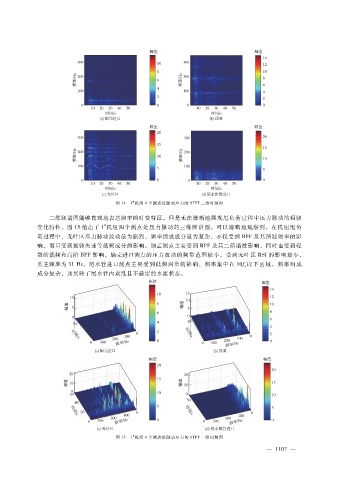

图 １４ １机组 ４个测点处脉动压力的 ＳＴＦＴ二维时频图
二维频谱图能够直观地表达频率的时变特征，但是无法清晰地展现甩负荷过程中压力脉动的幅频
＃
变化特性。图 １５给出了 １机组四个测点处压力脉动的三维频谱图。可以清晰地观察到，在机组甩负
荷过程中，无叶区压力脉动波动最为剧烈，频率组成成分最为复杂，不仅受到 ＢＰＦ及其谐波频率的影
响，而且受到旋转失速等低频成分的影响。顶盖测点主要受到 ＢＰＦ及其二倍谐波影响，同时也受到轻
微的低频和高阶 ＢＰＦ影响。蜗壳进口测点的压力波动的频带范围较小，受到无叶区 ＲＳＩ的影响最小，
其主频率为 ３１Ｈｚ。尾水管进口测点主要受到低频涡带的影响，频率集中在 １０ｆ以下区域，频率组成
ｎ
成分复杂，这反映了尾水管内紊乱且不稳定的水流状态。

＃
图 １５ １机组 ４个测点处脉动压力的 ＳＴＦＴ三维时频图
１
