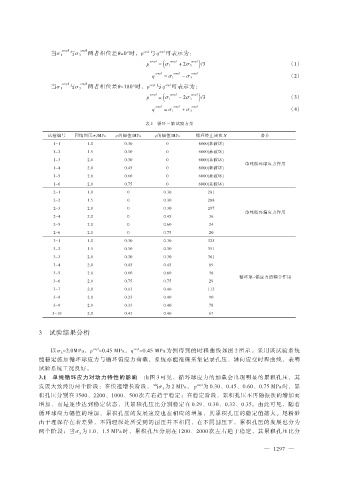

ampl  ampl 两者相位差θ=0°时,p     ampl 与 q  ampl 可表示为:
                   当σ 1  与σ 3
                                                     p  ampl  = (σ 1 ampl  + 2σ 3 ampl  ) /3           (1)

                                                      q  ampl  = σ 1 ampl  - σ 3 ampl                  (2)
                       ampl  ampl 两者相位差θ=180°时,p      ampl 与 q ampl
                   当σ 1  与σ 3                                可表示为:
                                                     p  ampl  = (σ 1 ampl  - 2σ 3 ampl  ) /3           (3)

                                                      q  ampl  = σ 1 ampl  + σ 3 ampl                  (4)


                                                    表 2  循环三轴试验方案
                  试验编号     固结围压σ 3/MPa    p 的幅值/MPa    q 的幅值/MPa      循环终止周次 N               备注
                    1-1         1.0          0.30          0           6000(未破坏)
                    1-2         1.5          0.30          0           6000(未破坏)
                    1-3         2.0          0.30          0           6000(未破坏)
                                                                                       单纯循环球应力作用
                    1-4         2.0          0.45          0           6000(未破坏)
                    1-5         2.0          0.60          0           6000(未破坏)
                    1-6         2.0          0.75          0           6000(未破坏)
                    2-1         1.0           0           0.30            281
                    2-2         1.5           0           0.30            288
                    2-3         2.0           0           0.30            297
                                                                                       单纯循环偏应力作用
                    2-4         2.0           0           0.45            36
                    2-5         2.0           0           0.60            24
                    2-6         2.0           0           0.75            20
                    3-1         1.0          0.30         0.30            325
                    3-2         1.5          0.30         0.30            351
                    3-3         2.0          0.30         0.30            361
                    3-4         2.0          0.45         0.45            89
                    3-5         2.0          0.60         0.60            36
                                                                                     循环球-偏应力的耦合作用
                    3-6         2.0          0.75         0.75            29
                    3-7         2.0          0.13         0.40            113
                    3-8         2.0          0.23         0.40            90
                    3-9         2.0          0.33         0.40            78
                   3-10         2.0          0.43         0.40            67



               3  试验结果分析

                   以σ =2.0MPa,p   ampl =0.45 MPa,q ampl =0.45 MPa 为例得到的时程曲线如图 2 所示。采用该试验系统
                      3
               能稳定施加循环球应力与循环偏应力荷载,系统亦能准确采集记录孔压、轴向应变时程曲线,表明
               试验系统工况良好。
               3.1  单纯循环应力对动力特性的影响                 由图 3 可见,循环球应力的加载会出现明显的累积孔压,其
               发展大致经历两个阶段:在快速增长阶段,当σ 为 2 MPa, p                       ampl 为 0.30、0.45、0.60、0.75 MPa 时,累
                                                          3
               积孔压分别在 3500、2200、1000、500 次左右趋于稳定;在稳定阶段,累积孔压不再随振次的增加而
               增加,而是逐步达到稳定状态,其累积孔压比分别稳定在 0.29、0.30、0.32、0.35。由此可见,随着
               循环球应力幅值的增加,累积孔压的发展速度也在相应的增加,其累积孔压的稳定值越大。尾粉砂
               由于埋深存在着差异,不同埋深处所受到的围压并不相同,在不同围压下,累积孔压的发展也分为
               两个阶段;当σ 为 1.0、1.5 MPa 时,累积孔压分别在 1200、2000 次左右趋于稳定,其累积孔压比分
                             3

                                                                                              — 1297  —
