（b） h 1
（a） v 1、v 2

（d） p
（c） h 2

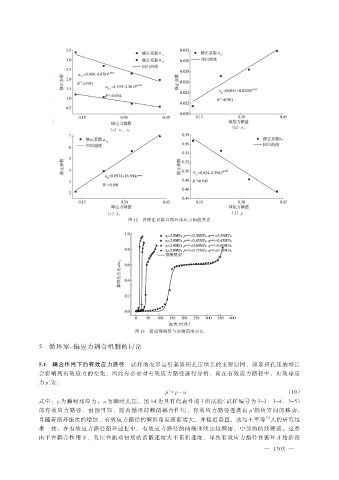

图 12 各修正系数与循环球应力幅值关系

振次 N（次）
图 13 模型预测值与实测值的对比

5 循环球-偏应力耦合机制的讨论

5.1 耦合作用下的有效应力路径 试样的变形是引起累积孔压增长的主要原因，而累积孔压的增长
会影响到有效应力的变化，因此有必要对有效应力路径进行分析，而在有效应力路径中，有效球应
力 p ′为：
p ′ = p - u （10）
式中：p 为瞬时球应力；u 为瞬时孔压。图 14 为具有代表性的 3 组试验（试样编号为 3-3、3-4、3-5）
的有效应力路径，由图可知，随着循环荷载的耦合作用，有效应力路径逐渐向 p ′轴负方向的移动，
［9］
且随着循环振次的增加，有效应力路径的倾斜角度逐渐增大，并接近垂直，这与王军等 人的研究结
果一致。在有效应力路径循环过程中，有效应力路径的两端曲线比较稠密，中部的曲线稀疏。这是
由于在耦合作用下，孔压在振动初期的消散速度大于累积速度，导致有效应力路径在循环开始阶段

— 1303 —
