Page 72 - 2024年第55卷第8期
P. 72

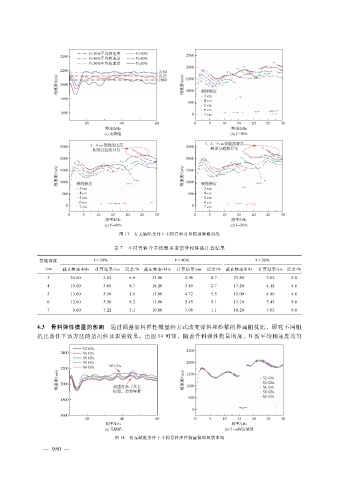

图 １３ 有无缺陷条件下不同骨料含量模型频散曲线
表 ７ 不同骨料含量模型多道信号相移法计算结果
裂缝深度 Ｖ ＝ ３０％ Ｖ ＝ ４０％ Ｖ ＝ ５０％
?ｃｍ 截止频率?ｋＨｚ 计算结果?ｃｍ 误差?％ 截止频率?ｋＨｚ 计算结果?ｃｍ 误差?％ 截止频率?ｋＨｚ 计算结果?ｃｍ 误差?％
３ ２４．６０ ２．８２ ６．０ ２３．８０ ２．９８ ０．７ ２３．８０ ３．０２ ０．８
４ １９．００ ３．６５ ８．７ １８．２０ ３．８９ ２．７ １７．２０ ４．１８ ４．６
５ １３．６０ ５．１０ １．９ １５．００ ４．７２ ５．５ １５．００ ４．８０ ４．０
６ １２．６０ ５．５０ ８．２ １３．００ ５．４５ ９．１ １３．２０ ５．４５ ９．０
７ ９．６０ ７．２２ ３．１ １０．００ ７．０８ １．１ １０．２０ ７．０５ ０．８
４．３ 骨料弹性模量的影响 通过调整骨料弹性模量的方式改变骨料和砂浆的界面阻抗比，研究不同阻
抗比条件下该方法的适用性及识别效果。由图 １４可知，随着骨料弹性模量增加，Ｒ波平均相速度均匀
图 １４ 有无缺陷条件下不同骨料弹性模量模型频散曲线
— ９ ５ —
０
