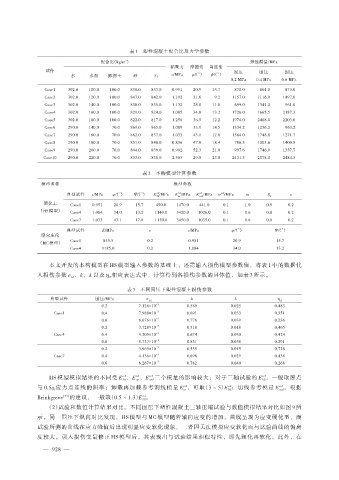

表 1 塑性混凝土配合比及力学参数
                                             3
                                    配合比(kg/m )                                           弹性模量/MPa
                                                             黏聚力    摩擦角    剪胀角
                 试件                                                                围压       围压       围压
                          水     水泥     膨润土      砂      石     c/MPa  φ/(°)  ψ/(°)
                                                                                  0.2 MPa  0.4 MPa  0.6 MPa
                 Case1   302.0  100.0   100.0  858.0  853.0  0.951   20.9   15.7   870.0    864.0    873.0
                 Case2   302.0  120.0   100.0  847.0  842.0  1.192   21.6   9.2    1157.0  1116.0   1497.0
                 Case3   302.0  140.0   100.0  838.0  835.0  1.132   28.8   11.8   699.0   1341.0    961.0
                 Case4   302.0  160.0   100.0  829.0  824.0  1.085   34.0   13.2   1726.0  1665.5   2187.3
                 Case5   302.0  180.0   100.0  822.0  817.0  1.258   36.5   12.2   1974.0  2488.0   2203.0
                 Case6   290.0  140.0   70.0   869.0  865.0  1.089   33.9   14.5   1334.2  1236.2    963.2
                 Case7   290.0  160.0   70.0   862.0  857.0  1.033   43.1   17.8   1584.0  1748.8   1271.7
                 Case8   290.0  180.0   70.0   851.0  848.0  0.836   47.0   18.4   786.5   1203.6   1400.5
                 Case9   290.0  200.0   70.0   844.0  839.0  0.902   52.3   21.0   997.6   1746.0   1357.7
                Case10   290.0  220.0   70.0   833.0  830.0  2.565   29.5   23.0   2431.5  2078.0   2484.5

                                                   表 2 本构模型计算参数

                模型名称                                          模型参数
                                                                ref
                                                                       ref
                                                                               ref
                        典型试件     c/MPa   φ/(°)  Ψ/(°)  E 50 /MPa  E ur /MPa  E oed /MPa  σ /MPa  m  R  v
                                                        ref
                                                                                                f
                硬化土       Case1  0.951   20.9    15.7   490.0  1470.0  441.0   0.1     1.0     0.9    0.2
               (HS 模型)
                          Case4  1.084   34.0    13.2  1140.0  3420.0  1026.0  0.1     0.6     0.8    0.2
                          Case7  1.033   43.1    17.8  1150.0  3450.0  1035.0  0.1     0.6     0.8    0.2
                        典型试件         E/MPa            v            c/MPa          φ/(°)          Ψ/(°)
                摩尔库伦
               (MC 模型)    Case1      855.5           0.2           0.951           20.9           15.7
                          Case4      1185.0          0.2           1.084           34.0           13.2

                  本文开发的本构模型在 HS 模型输入参数的基础上,还需输入损伤模型参数值,将表 1 中的数据代
              入损伤参数 ε 、k、λ 以及 η 相应表达式中,计算得到各损伤参数的具体值,如表 3 所示。
                          1d           rf
                                              表 3 不同围压下塑性混凝土损伤参数
                   典型试件           围压/MPa            ε               k              λ               η
                                                     1d                                            rf
                                                        -3
                                     0.2          7.126×10         0.589          0.025           0.483
                                                        -3
                    Case1            0.4          7.988×10         0.691          0.033           0.351
                                                        -3
                                     0.6          8.676×10         0.776          0.039           0.236
                                                        -3
                                     0.2          3.728×10         0.518          0.018           0.465
                                                        -3
                    Case4            0.4          4.205×10         0.674          0.030           0.424
                                     0.6          5.737×10 -3      0.831          0.038           0.291
                                                        -3
                                     0.2          3.969×10         0.555          0.015           0.728
                    Case7            0.4          4.136×10 -3      0.696          0.029           0.438
                                                        -3
                                     0.6          6.267×10         0.782          0.040           0.268
                  HS 模型模拟结果的不同受 E 50 、E ur 、E oed 三个模量的影响较大:对于三轴试验的 E 50 ,一般取原点
                                            ref
                                                 ref
                                                     ref
                                                                                             ref
              与 0.5q 应力点连线的斜率;卸载再加载参考割线模量 E ur ,可取(3 ~ 5) E 50 ;切线参考模量 E oed ,根据
                                                                                 ref
                                                                 ref
                                                                                                   ref
                    f
                       [43]
                                                   ref
              Brinkgreve  的建议,一般取(0.5 ~ 1.3) E 50 。
                  (2)试验和数值计算结果对比。不同围压下塑性混凝土三轴压缩试验与数值模拟结果对比如图 9 所
              示。同一围压下纵向对比发现,HS 模型与 MC 模型随着轴向应变的增加,曲线呈现为应变硬化型,而
              试验所测的曲线在应力峰值后出现明显应变软化现象,二者因无法模拟应变软化而与试验曲线的偏离
              度较大。引入损伤变量修正 HS 模型后,其表现出与试验结果相似特性,即先硬化再软化。此外,在
