①进水管道；②稳水栅③斜坡段；④试验段；⑤测针；⑥ADV；⑦测架；⑧尾门；⑨回水沟

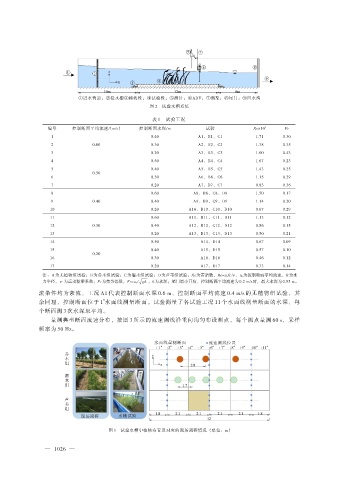

图 2 试验水槽系统

表 1 试验工况
编号 控制断面平均流速/（m/s） 控制断面水深/m 试验 Re×10 5 Fr
1 0.40 A1、B1、C1 1.71 0.30
2 0.60 0.30 A2、B2、C2 1.38 0.35
3 0.20 A3、B3、C3 1.00 0.43
4 0.50 A4、B4、C4 1.67 0.23
5 0.40 A5、B5、C5 1.43 0.25
0.50
6 0.30 A6、B6、C6 1.15 0.29
7 0.20 A7、B7、C7 0.83 0.36
8 0.60 A8、B8、C8、D8 1.50 0.17
9 0.40 0.40 A9、B9、C9、D9 1.14 0.20
10 0.20 A10、B10、C10、D10 0.67 0.29
11 0.60 A11、B11、C11、D11 1.13 0.12
12 0.30 0.40 A12、B12、C12、D12 0.86 0.15
13 0.20 A13、B13、C13、D13 0.50 0.21
14 0.50 A14、D14 0.67 0.09
15 0.40 A15、D15 0.57 0.10
0.20
16 0.30 A16、D16 0.46 0.12
17 0.20 A17、D17 0.33 0.14
注：A为无植物组试验；B为乔木组试验；C为灌木组试验；D为芦苇组试验；Re为雷诺数，Re=u cR /ν ，u c为控制断面平均流速，R为水
力半径， ν 为运动黏滞系数；Fr为弗劳德数，Fr=u c/ gh ，h为水深；尾门最小开度、控制断面平均流速为0.2 m/s时，最大水深为0.55 m。

流条件均为紊流，工况 A1 代表控制断面水深 0.6 m、控制断面平均流速 0.4 m/s 的无植物组试验，其
余同理，控制断面位于 1 水面线测量断面。试验测量了各试验工况 11 个水面线测量断面的水深，每
#
个断面测 3 次水深取平均。
量测典型断面流速分布，按图 3 所示的流速测线沿垂向均匀布设测点，每个测点量测 60 s，采样
频率为 50 Hz。

水面线量测断面 流速测线位置
# 2 # 3 # 4 # 5 # 6 # 7 # 8 # 9 # 10 # 11 #
1
乔 木 组
y
x
灌 木 组

苇 组 芦

现场调研 水槽试验

图 3 试验水槽中植物布置及对应的现场调研情况 （单位：m）
