P. 52

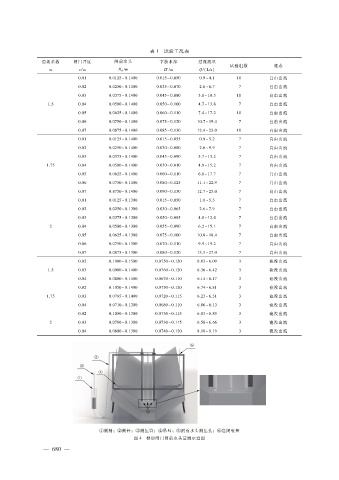

表 １ 试验工况表
边坡系数 闸门开度 闸前水头 下游水深 过流流量
试验组数 流态
ｍ ｅ?ｍ Ｈ ０ ?ｍ Ｈ′?ｍ Ｑ?（Ｌ?ｓ）
０．０１ ０．０１２５～０．１４００ ０．０１５～０．０５０ ０．９～４．１ １０ 自由出流
０．０２ ０．０２５０～０．１４００ ０．０３５～０．０７０ ２．６～６．７ ７ 自由出流
０．０３ ０．０３７５～０．１４００ ０．０４５～０．０８０ ３．８～１０．５ １０ 自由出流
１．５ ０．０４ ０．０５００～０．１４００ ０．０５０～０．１００ ４．７～１３．８ ７ 自由出流
０．０５ ０．０６２５～０．１４００ ０．０６０～０．１１０ ７．４～１７．２ １０ 自由出流
０．０６ ０．０７５０～０．１４００ ０．０７５～０．１２０ １０．７～１９．４ ７ 自由出流
０．０７ ０．０８７５～０．１４００ ０．０８５～０．１３０ １２．４～２３．０ １０ 自由出流
０．０１ ０．０１２５～０．１４００ ０．０１５～０．０５５ ０．９～５．２ ７ 自由出流
０．０２ ０．０２５０～０．１４００ ０．０３０～０．０８０ ２．６～９．９ ７ 自由出流
０．０３ ０．０３７５～０．１４００ ０．０４５～０．０９０ ３．７～１３．２ ７ 自由出流
１．７５ ０．０４ ０．０５００～０．１４００ ０．０５０～０．０１０ ４．８～１５．２ ７ 自由出流
０．０５ ０．０６２５～０．１４００ ０．０６０～０．１１０ ６．８～１７．７ ７ 自由出流
０．０６ ０．０７５０～０．１４００ ０．０８０～０．１２５ １１．１～２２．９ ７ 自由出流
０．０７ ０．８７５０～０．１４００ ０．０９０～０．１３０ １２．７～２５．０ ７ 自由出流
０．０１ ０．０１２５～０．１３００ ０．０１５～０．０５０ １．０～５．３ ７ 自由出流
０．０２ ０．０２５０～０．１３００ ０．０３０～０．０６５ ２．６～７．９ ７ 自由出流
０．０３ ０．０３７５～０．１３００ ０．０５０～０．０８５ ４．８～１２．４ ７ 自由出流
２ ０．０４ ０．０５００～０．１３００ ０．０５５～０．０９０ ６．２～１５．１ ７ 自由出流
０．０５ ０．０６２５～０．１３００ ０．０７５～０．１００ １０．８～１８．４ ７ 自由出流
０．０６ ０．０７５０～０．１３００ ０．０７０～０．１１０ ９．９～１９．２ ７ 自由出流
０．０７ ０．０８７５～０．１３００ ０．０８０～０．１２０ １３．５～２７．０ ７ 自由出流
０．０２ ０．１０００～０．１５００ ０．０７５０～０．１２０ ６．０３～６．０９ ３ 淹没出流
１．５ ０．０３ ０．０９００～０．１４００ ０．０７６０～０．１２０ ６．３６～６．４２ ３ 淹没出流
０．０４ ０．０８００～０．１４００ ０．０６７０～０．１１０ ６．１４～６．１７ ３ 淹没出流
０．０２ ０．１０５０～０．１４００ ０．０７５０～０．１２０ ６．７４～６．８１ ３ 淹没出流
１．７５ ０．０３ ０．０７６５～０．１４００ ０．０７２０～０．１１５ ６．２３～６．３１ ３ 淹没出流
０．０４ ０．０７１０～０．１３００ ０．０６８０～０．１１０ ６．０６～６．１３ ３ 淹没出流
０．０２ ０．１０５０～０．１３００ ０．０７３０～０．１１５ ６．８３～６．８９ ３ 淹没出流
２ ０．０３ ０．０７８０～０．１３００ ０．０７３０～０．１１５ ６．５８～６．６６ ３ 淹没出流
０．０４ ０．０８００～０．１３００ ０．０７４０～０．１２０ ８．１０～８．１９ ３ 淹没出流
①测桶；②测针；③测压管；④吊耳；⑤闸前水头测压孔；⑥启闭装置
图 ４ 梯形闸门闸前水头量测示意图
— ６ ８ —
０
