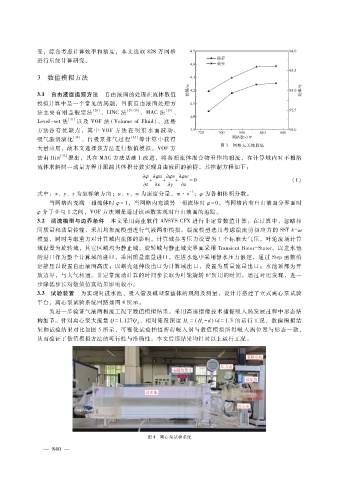

变,综合考虑计算效率和精度,本文选取 828万网格
              进行后续计算研究。

              3 数值模拟方法


              3.1 自由液面追踪方法 自由液面的处理在流体数值
              模拟计算中是一个常见的问题,目前自由液面处理方
              法主要有刚盖假定法           [28] 、LINC法  [29 - 30] 、MAC法  [29] 、
              Level - set法  [31] 以及 VOF法 (VolumeofFluid),这 些
              方法各 有 优 缺 点,其 中 VOF方 法 在 明 渠 水 面 波 动、
              吸气漩涡演化       [14] 、自吸泵排气过程       [32] 等计算中获得
                                                                              图 3 网格无关性验证
              大量应用,故本文选择该方法进行数值模拟。VOF方
                      [33]
              法由 Hirt 提出,其在 MAC方法基础上改进,将各相流体混合物看作均相流,在计算域内对不相溶
              流体求解同一动量方程并跟踪其体积分数实现自由液面的捕捉。其控制方程如下:
                                                   φ φ u φ vφ w
                                                     +    +    +    = 0                                 (1)
                                                    t  x  y  z
                                                                    - 1
              式中:x、y、z为坐标轴方向;u、v、w为速度分量,m·s ;φ为各相体积分数。
                  当网格内充满一相流体时 φ = 1 ,当网格内充满另一相流体时 φ = 0 ,当网格内有自由液面分界面时
              φ介于 0与 1之间,VOF方法则是通过该函数实现对自由液面的追踪。
              3.2 湍流模型与边界条件 本文采用商业软件 ANSYSCFX进行非定常数值计算。在计算中,忽略相
              间质量和动量传输,采用均相流模型进行气液两相模拟。湍流模型选用考虑湍流剪切应力的 SSTk - ω
              模型,同时考虑重力对计算域内流体的影响。计算域参考压力设置为 1个标准大气压,叶轮流场计算
              域设置为旋转域,其它区域均为静止域。旋转域与静止域交界面采用 TransientRotor - Stator。以进水池
              的进口作为整个计算域的进口,采用质量流量进口,在进水池中采用静水压力假定,通过 Step函数给
              定静压以设置自由液面高度;以蜗壳延伸段出口为计算域出口,设置为质量流量出口;水池顶部为开
              放边界,与大气相通。非定常流动计算的时间步长取为叶轮旋转 6°所用的时间,通过对比发现,进一
              步降低步长对数值仿真结果影响较小。
              3.3 试验装置 为实现对进水池、吸入管及模型泵整体的观测及测量,设计并搭建了立式离心泵试验
              平台,离心泵试验系统回路如图 4所示。
                  为进一步验证气液两相流工况下数值模拟结果,采用高速摄像技术捕捉吸入涡发展过程中形态结
              构细节。针对离心泵大流量 Q = 1.127Q 、相对淹没深度 H = (H- d)?d = 1.3的运行工况,数值模拟结
                                                                        s
                                                                   r
                                                 d
              果和试验结果对比如图 5所示,可视化试验拍摄所得吸入涡与数值模拟所得吸入涡位置与形态一致,
              从而验证了数值模拟方法的可行性与准确性。本文后续结果均针对以上运行工况。


















                                                     图 4 离心泵试验系统
