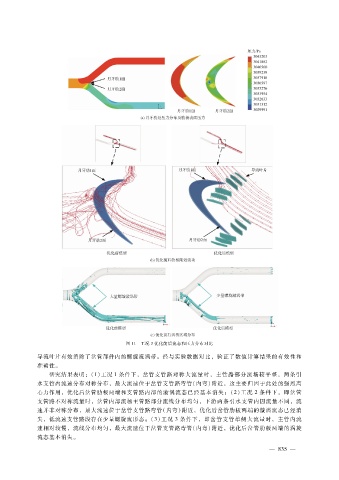

图 １１ 工况 ３优化前后流态和压力分布对比

导流叶片有效消除了岔管部件内的螺旋流涡带。经与实验数据对比，验证了数值计算结果的有效性和
准确性。
研究结果表明：（ １）工况 １条件下，岔管支管路对称大流量时，主管路部分流场较平整，两条引
水支管内流速分布对称分布，最大流速位于岔管支管路弯管（内弯）附近，这主要归因于此处的强烈离
心力作用，优化后岔管肋板两端和支管路内部的漩涡流态已经基本消失；（ ２）工况 ２条件下，即岔管
支管路不对称流量时，岔管内部流场主管路部分流线分布均匀，下游两条引水支管内因流量不同，流
速并非对称分布，最大流速位于岔管支管路弯管（内弯）附近，优化后岔管肋板两端的漩涡流态已经消
失，低流速支管路段存在少量螺旋流形态；（ ３）工况 ３条件下，即岔管支管单侧大流量时，主管内流
速相对较慢，流线分布均匀，最大流速位于岔管支管路弯管（内弯）附近，优化后岔管肋板两端的涡旋
流态基本消失。
