后支管路内部（包括弯管 部 的 ＤＥＡＮ Ｖｏｒｔｅｘ ［３４ － ３６］ ）所 出 现 的 螺 旋 流 现 象 也 已 基 本 消 失， 如 图 ９（ｃ）
所示。

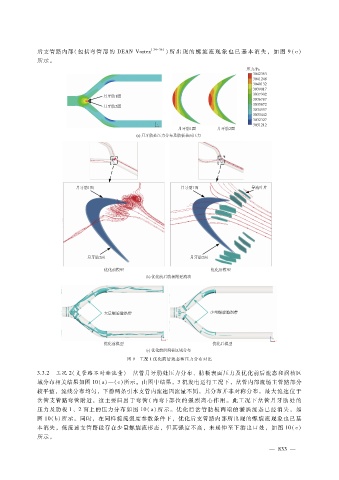

图 ９ 工况 １优化前后流态和压力分布对比

３．３．２ 工况 ２（支管路不对称流量） 岔管月牙肋处压力分布、肋板表面压力及优化前后流态和涡核区
域分布相关结果如图 １０（ａ）—（ｃ）所示。由图中结果，３机发电运行工况下，岔管内部流场主管路部分
较平整，流线分布均匀，下游两条引水支管内流速因流量不同，其分布并非对称分布，最大流速位于
岔管支管路弯管附近，这主要归因于弯 管（内弯）部位 的强 烈离 心作 用。此 工 况下 岔 管 月牙肋处的
压力及肋板 １、２面上的压力分布如图 １０（ａ）所示。优化后岔管肋板两端的漩涡流态已经消失，如
图 １０（ｂ）所示。同时，在同样旋流强度参数条件下，优化后支管路内部所出现的螺旋流现象也已基
本消失，低流速支管路段存在少量螺旋流形态，但其强度不高，未延伸至下游出口处，如图 １０（ｃ）
所示。

— ８ ３ ３ —
