Page 7 - 2024年第55卷第8期

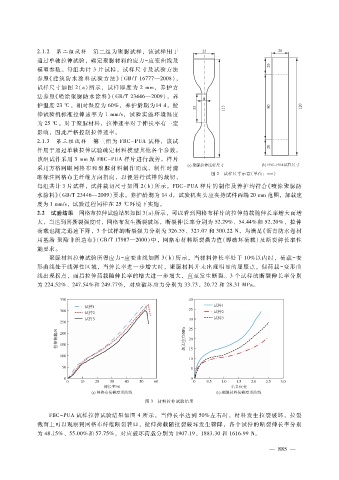

２．１．２ 第二组试样 第二组为聚脲试样，该试样用于
通过单轴拉伸试验，确定聚脲材料的应力－ 应变曲线及
模型参数。每组共计 ３片试样，试样尺寸及试验方法
参照《建筑防 水 涂 料试 验方法》（ ＧＢ?Ｔ１６７７７—２００８），
试样尺寸如图 ２（ａ）所示，试样厚度为 ２ｍｍ，养护方
法参照《喷涂聚脲防水涂料》（ ＧＢ?Ｔ２３４４６—２００９），养
护温度 ２３℃，相对湿度为 ６０％，养护龄期为１４ｄ，拉
伸试验机标准拉伸速率为 １ｍｍ?ｓ，试验实施环境温度
为 ２５℃。对于聚脲材料，拉伸速率对于伸长率有一定
影响，因此严格控制拉伸速率。
２．１．３ 第三组试样 第三组为 ＦＢＣ － ＰＵＡ试件，该试
件用于通过单轴拉伸试验确定材料模型其他各个参数。
该组试件采用 ３ｍｍ厚 ＦＢＣ － ＰＵＡ样片进行裁剪。样片
采用方格网眼网格布和聚脲材料制作而成，制作时清
图 ２ 试样尺寸示意（单位：ｍｍ）
晰标注网格布主纤维方向指向，以便进行试样的裁切，
每组共计 ３片试样，试件裁切尺寸如图 ２（ｂ）所示。ＦＢＣ － ＰＵＡ样片的制作及养护均符合《喷涂聚脲防
水涂料》（ＧＢ?Ｔ２３４４６—２００９）要求。养护龄期为 １４ｄ，试验机夹头应夹持试件两端 ２０ｍｍ范围，加载速
度为 １ｍｍ?ｓ，试验过程同样在 ２５℃环境下实施。
２．２ 试验结果 网格布拉伸试验结果如图 ３（ａ）所示，可以看到网格布样片的拉伸荷载随伸长率增大而增
大，当达到其撕裂强度时，网格布发生撕裂破坏，断裂伸长率分别为 ５２．２９％、５４．４４％和 ５２．２０％，拉伸
荷载也随之迅速下降，３个试样的断裂强力分别为 ３２６．５５、３２７．０７和 ３００．２２Ｎ，均满足《沥青防水卷材
用基胎 聚酯非织造布》（ ＧＢ?Ｔ１７９８７—２０００）中，网格布材料断裂强力值（即破坏荷载）及断裂伸长率性
能要求。
聚脲材料拉伸试验所得应力－ 应变曲线如图 ３（ｂ）所示，当材料伸长率处于 １０％以内时，荷载 － 变
形曲线处于线弹性区域，当伸长率进一步增大时，聚脲材料并未出现明显的屈服点，但荷载 － 变形曲
线出现拐点，而后拉伸荷载随伸长率的增大进一步增大，直至发生断裂。３个试样的断裂伸长率分别
为 ２２４．５２％、２４７．５４％和 ２４９．７７％，对应破坏应力分别为 ３３．７３、２０．７２和 ２８．３１ＭＰａ。

图 ３ 材料拉伸试验结果
ＦＢＣ － ＰＵＡ试样拉伸试验结果如图 ４所示，当伸长率达到 ５０％左右时，材料发生拉裂破坏，拉裂
截面上可以观察到网格布纤维断裂茬口，拉伸荷载随拉裂破坏发生骤降，各个试件的断裂伸长率分别
为 ４８．１５％、５５．００％和 ５７．７５％，对应破坏荷载分别为 １９０７．１９、１８８３．３０和 １６１６．９９Ｎ。

— ８ ８ ５ —
