大，且拦污栅处的涡旋等不良流态是导致其发生破坏的主要原因 ［２９ － ３０］ 。根据设计规范 ［３１］ ，抽水工
况抽蓄电站侧式进?出水口拦污栅截面流速比（最大流速?平均流速）应不大于 １．５，发电工况应不大

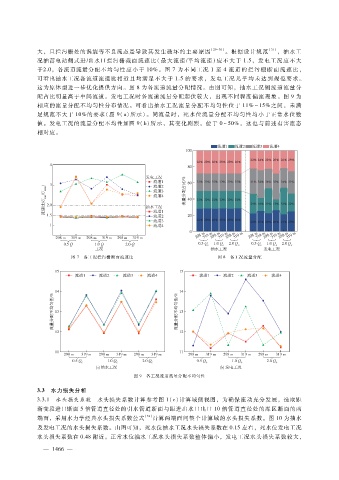

于２．０，各流道流量分配不 均匀 性应 小于 １０％。图 ７为 不 同 工 况 １至 ４流 道 的 拦 污 栅 断 面 流 速 比，
可看出抽水工况各流道流速比相近且均满足不大于 １．５的要求，发电工况 几 乎 均未 达 到规 范要 求。
这为原体型进一步优化提供方向。图 ８为各流道流量分配情况。由图可知，抽水工况侧流道流量分
配占比明显高于中间流道。发电工况时各流道流量分配起伏较大，出现不同程度偏流现象。图 ９为
相应的流量分配不均匀性分布情况。可看出抽水工况流量分配不均匀性位于 １１％～１５％之间，未满
足规范不大于 １０％的要求（图 ９（ａ）所示）。同流量时，死水位流量分配不均匀性均小于正常水位数
值。发电工况的流量分配不均性如图 ９（ｂ）所示，其变化剧烈，位于 ０～５０％，这也与前述有害流态
相对应。
图 ７ 各工况拦污栅断面流速比 图 ８ 各工况流量分配
图 ９ 各工况流道流量分配不均匀性
３．３ 水力损失分析
３．３．１ 水头损失系数 水头损失系数计算参考图 １（ｃ）计算域侧视图，为确保流动充分发展，选取距
渐变段进口断面 ５倍管道直径处的引水管道断面与距进出水口出口 １０倍管道直径处的库区断面的两
端面，采用水力学经典水头损失系数公式 ［３２］ 计算两端面间整个计算域的水头损失系数。图 １０为抽水
及发电工况的水头损失系数。由图可知，死水位抽水工况水头损失系数在 ０．１５左右，死水位发电工况
水头损失系数在 ０．４８附近。正常水位抽水工况水头损失系数整体偏小，发电工况水头损失系数较大，
６
— １ ４ ６ —
