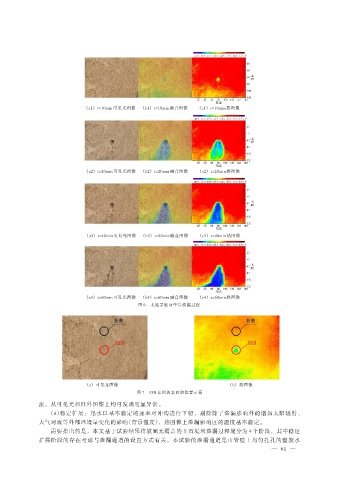

Page 66 - 2022年第53卷第1期

（a1） t=10min 可见光图像 （b1） t=10min 融合图像 （c1） t=10min 热图像

（a2） t=20min 可见光图像 （b2） t=20min 融合图像 （c2） t=20min 热图像

（a3） t=40min 可见光图像 （b3） t=40min 融合图像 （c3） t=40min 热图像

（a4） t=60min 可见光图像 （b4） t=60min 融合图像 （c4） t=60min 热图像
图 6 无遮盖坡面午后渗漏过程

（a） 可见光图像 （b） 热图像
图 7 ROI 在坝坡表面的位置示意
流。从可见光和红外图像上均可发现明显异常。
（4）稳定扩展：尾水以基本稳定的速率对冲沟进行下切，剔除除了渗漏影响外的诸如太阳辐射、
大气对流等外部环境量变化的影响（背景温度），热图像上渗漏影响区的温度基本稳定。
需要指出的是，本文基于试验结果将坡面无覆盖的土石堤坝渗漏过程划分为 4 个阶段，其中稳定
扩展阶段的存在考虑与渗漏通道的设置方式有关。本试验的渗漏通道是由管壁上均匀扎孔的塑胶水
— 61 —
