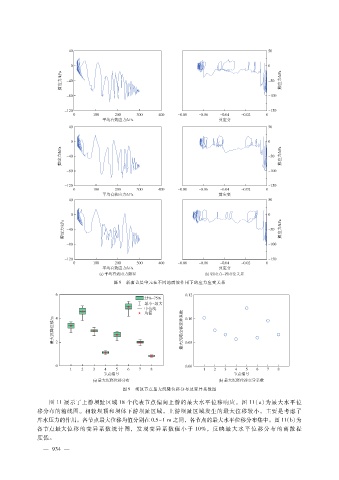

图 ８ 新覆盖层单元在不同地震波作用下的应力应变关系
图 ９ 坝顶节点最大沉降位移分布及变异系数图
图 １１展示了上游坝趾区域 １８个代表节点偏向上游的最大水平位移响应。图 １１（ａ）为最大水平位
移分布的箱线图。相较坝顶和坝体下游坝趾区域，上游坝趾区域发生的最大位移较小，主要是考虑了
库水压力的作用。各节点最大位移均值分别在 ０．５～１ｍ之间，各节点的最大水平位移分布集中。图 １１（ｂ）为
各节点最大位 移 的 变 异 系数统 计图，发现 变 异系数值小 于 １０％，反 映 最 大 水 平 位 移 分 布 的 离 散 程
度低。
