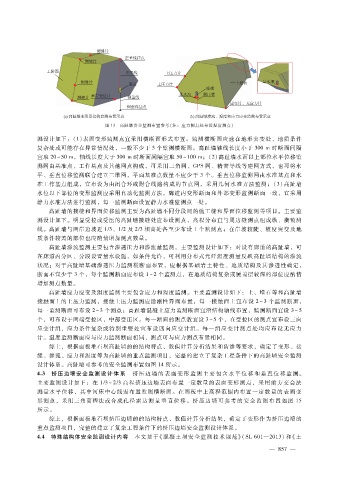

图 １３ 高趾墩安全监测布置参考（注：应力测点处布设温度测点）

测设计如下：（１）表面变形监测点宜采用横断面形式布置。监测横断面应选在地形突变处、地质条件
复杂处或可能存在异常情况处，一般不少于 ３个监测横断面。高趾墙轴线长度小于 ３００ｍ时断面间隔
宜取 ２０～５０ｍ，轴线长度大于 ３００ｍ时断面间隔宜取 ５０～１００ｍ；（２）高趾墙水面以上部位水平位移监
测网由基准点、工作基点及其他网点构成，可采用三角网、ＧＰＳ网、精密导线等建网方式，也可将水
平、垂直位移监测联合建立三维网，平面基准点数量不应少于 ３个。垂直位移监测网由水准基点和水
准工作基点组成，宜布设为由闭合环或附合线路构成的节点网，采用几何水准方法监测；（３）高趾墙
水位以下部位的变形监测应采用自动化监测方法。廊道内变形断面和外部变形监测断面一致，宜采用
静力水准方法进行监测，每一监测断面设置静力水准监测点一处。
高趾墙的接缝和界面位移监测主要为高趾墙不同分段间的施工缝和界面位移监测等项目。主要监
测设计如下。明显受拉或受压的高趾墙接缝处应布设测点，高程分布宜与周边缝测点组成纵、横监测
线。高趾墙与两岸边坡近 １?３、１?２及 ２?３坝高处各至少布设 １个监测点；在岸坡较陡、坡度突变及地
质条件较差的部位也应酌情增加测点数量。
高趾墙渗流监测主要包含渗透压力和渗流量监测。主要监测设计如下：对设有廊道的高趾墙，可
在廊道内分区、分段设置量水设施，如条件允许，可利用分布式光纤温度测量反映高趾墙结构的渗流
状况；对于高趾墙基础渗透压力监测横断面布置，应根据基础岩土特性、地质结构及其渗透性确定，
断面不宜少于 ３个，每个监测断面应布设 １～２个监测点，在地质结构复杂或覆盖层较深的部位应酌情
增加测点数量。
高趾墙应力应变及温度监测主要包含应力和温度监测。主要监测设计如下：土、堆石等和高趾墙
接触面上的土压力监测，接触土压力监测应沿刚性界面布置，每一接触面上宜布设 ２～３个监测断面，
每一监测断面可布设 ２～３个测点；高趾墙混凝土应力监测断面宜沿结构轴线布置，监测断面宜设 ３～５
个，可布设于两端受拉区，中部受压区。每一断面的测点数宜设 ３～５个，在受拉区的测点宜布设三向
应变计组，应力条件复杂或特别重要处宜布设四向应变计组。每一组应变计测点处均应布设无应力
计。温度监测断面应与应力监测断面相同，测点可与应力测点布置相同。
综上，根据面板堆石坝高趾墙的的结构特点、数值计算分析结果和防渗等要求，确定了变形、接
缝、渗流、应力和温度等为高趾墙的重点监测项目，完整的建立了复杂工程条件下的高趾墙安全监测
设计体系。高趾墙可参考的安全监测布置如图 １４所示。
４．３ 挤压边墙安全监测设计体 系 挤压 边墙 的 表 面 变 形 监 测 主 要 包 含 水 平 位 移 和 垂 直 位 移 监 测。
主要监测设计如下：在 １?３～２?３高程挤压边墙表面布置一定数量的表面变形测点，采用前方交会法
测量水平位移，其中河床中心线需布置监测横断面。在面板中上高程范围内布置一定数量的表面变
形测点，采用三角高程法或合成孔径雷达测量垂直位 移。挤 压 边墙 可 参 考的 安 全 监测 布置 如图 １５
所示。
综上，根据面板堆石坝挤压边墙的的结构特点、数值计算分析结果，确定了变形作为挤压边墙的
重点监测项目，完整的建立了复杂工程条件下的挤压边墙安全监测设计体系。
４．４ 特殊结构体安全监测设计内容 本文基于《混凝土坝安全监测技术规范》（ＳＬ６０１—２０１３）和《土
