测，这些监测主要分布在挤压边墙的中下部。通过部分工程实践，此类监测布置存在两个主要的缺
陷：（ １）夏季汛期时，位于挤压边墙底部的监测点可能被坝体蓄水淹没，丧失监测的能力 ［２７］ ；（２）由
于大坝的施工流程，当挤压边墙和坝体填筑施工至一定高度时，将进行大坝下部面板的浇筑施工，使
得挤压边墙下部和上部监测点不能同时监测 ［２８］ 。由于以上缺陷，使得现有的挤压边墙外部变形监测不
能为挤压边墙的变形分析提供完整和全面的数据。龙背湾水电站和涔天河水库施工期挤压边墙变形监
测设计如图 ７所示。

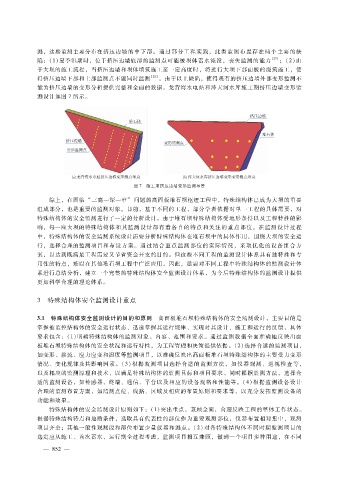

图 ７ 施工期挤压边墙变形监测布置

综上，在面临 “三高一深一窄” 问题的高面板堆石坝枢纽工程中，特殊结构体已成为大坝的重要
组成部分，也是重要的监测对象。目前，基于不同的工程，部分学者依据对单一工程的具体需要，对
特殊结构体的安全监测进行了一定的分析设计。由于堆石坝特殊结构体受地形条件以及工程特性的影
响，每一座大坝的特殊结构体和其监测设计都有着各自的特点和关注的重点部位。在监测设计过程
中，特殊结构体的安全监测系统设计需要分析特殊结构体在堆石坝中的具体作用，围绕大坝的安全运
行，选择合理的监测项目和布设方案。通过结合重点监测部位的实际情况，采取优化的设备组合方
案，以达到既满足工程需要又节省资金开支的目的。但这些不同工程的监测设计体系具有独特性和专
用性的特点，难以在其他堆石坝工程中广泛应用。因此，亟需对不同工程中特殊结构体的监测设计体
系进行总结分析，建立一个完整的特殊结构体安全监测设计体系，为今后特殊结构体的监测设计提供
更加科学合理的理论体系。

３ 特殊结构体安全监测设计重点

３．１ 特殊结构体安全监测设计的目的和原则 高面板堆石坝特殊结构体的安全监测设计，主要目的是
掌握被监控结构体的安全运行状态、迅速掌握其运行规律、实现对其设计、施工和运行的反馈，具体
要求包含：（ １）明确特殊结构体的监测对象、内容、范围和要求。通过监测数据全面准确地反映出面
板堆石坝特殊结构体的安全状况和运行特性，为工程管理和决策提供依据。（２）选择合适的监测项目，
如变形、渗流、应力应变和温度等监测项目，以准确反映出高面板堆石坝特殊结构体的主要受力变形
情况、变化规律及其影响因素。（ ３）根据监测项目选择合适的监测方法，如仪器观测、巡视检查等，
以及相应的监测原理和技术，以满足特殊结构体的监测目标和项目要求。同时根据监测方法，选择合
适的监测设备，如传感器、终端、通信、平台以及相应的设备规格和性能等。（４）根据监测设备设计
合理的监测布置方案，如监测点位、线路、区域及相应的布置原则和要求等，以充分发挥监测设备的
功能和效果。
特殊结构体的安全监测设计原则如下：（ １）突出重点，兼顾全面，合理反映工程的整体工作状态。
根据特殊结构特点和地质条件，选取具有代表性的部位作为重要观测部位，仪器布置相对集中，观测
项目齐全；其他一般性观测段和部位布置少量仪器和测点。（ ２）对各特殊结构体不同时期监测项目的
选定应从施工、首次蓄水、运行期全过程考虑，监测项目相互兼顾，做到一个项目多种用途，在不同
