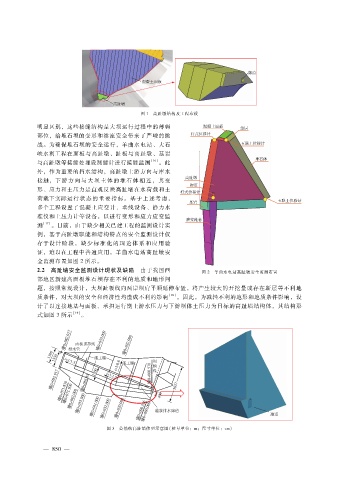

图 １ 高趾墩结构及工程布设

明显区别，这些接缝结构是大坝运行过程中的薄弱
部位，给堆石坝的变形和渗流安全带来了严峻的挑
战。为确保堆石坝的安全运行，羊曲水电站、大石
峡水利工程在面板与高趾墩、趾板与高趾墩、基岩
与高趾墩等接缝处埋设测缝计进行接缝监测 ［１６］ 。此
外，作为重要的挡水结构，高趾墩上游方向与库水
接触，下 游 方 向 与 大 坝 主 体 的 堆 石 体 相 连，其 变
形、应力和土压力是直观反映高趾墩在水荷载和土
荷载下实际运行状 态的重 要指 标。基 于上述 考虑，
多个工程设置了混凝土应变计、垂线设备、静力水
准仪和土压力计等设备，以进行变形和应力应变监
测 ［１７］ 。目前，由于缺少相关已建工程的监测设计实
例，基于高趾墩职能和结构特点的安全监测设计仅
存于设 计 阶 段，缺 少 标 准 化 的 理 论 体 系 和 应 用 验
证，难以在工程中普遍应用。羊曲水电站高趾墩安
全监测布置如图 ２所示。
２．２ 高趾墙安全监测设计现状及缺陷 由于我国西 图 ２ 羊曲水电站高趾墩安全监测布置
部地区新建高面板堆石坝存在不利的地质和地形问
题，按照常规设计，大坝趾板线向两岸坝肩平顺延伸布置，将产生较大的开挖量或存在断层等不利地
质条件，对大坝的安全和经济性均造成不利的影响 ［１８］ 。因此，为减轻不利的地形和地质条件影响，设
计了以连接地基与面板、承担运行期上游水压力与下游坝体土压力为目标的高趾墙结构体，其结构形
式如图 ３所示 ［１９］ 。

图 ３ 公伯峡高趾墙体型示意图（桩号单位：ｍ；尺寸单位：ｃｍ）
