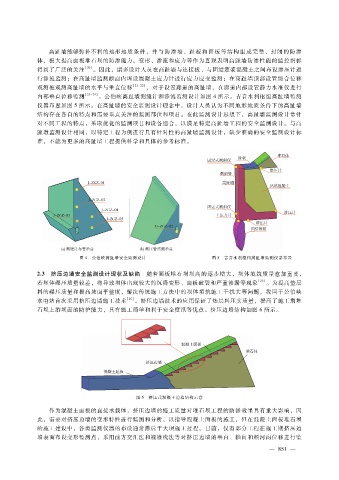

高趾墙能够弥补不利的地形地质条件，并与防渗墙、趾板和面板等结构组成完整、封闭的防渗
体，极大提高面板堆石坝的防渗能力。变形、渗流和应力等作为直观表明高趾墙防渗性能的监控指标
得到了广泛的关注 ［２０］ 。因此，诸多设计人员在高趾墙与连接板、与固结灌浆混凝土之间布设渗压计进
行渗流监测；在高趾墙监测断面内埋设混凝土应力计进行应力应变监测；在高趾墙顶部设置综合位移
观测桩观测高趾墙的水平与垂直位移 ［２１ － ２２］ ，对于设置廊道的高趾墙，在廊道内部设置静力水准仪进行
内部垂直位移监测 ［２３ － ２４］ 。公伯峡高趾墙测缝计和渗流监测设计如图 ４所示。吉音水利枢纽高趾墙监测
仪器布置如图 ５所示。在高趾墙的安全监测设计理念中，设计人员认为不同地形地质条件下的高趾墙
结构存在各自的特点和需要重点关注的监测部位和项目。在此监测设计思想下，高趾墙监测设计常针
对不同工程的特点，采取优化的监测项目和设备组合，以满足特定高趾墙工程的安全监测设计。与高
趾墩监测设计相同，以特定工程为例进行具有针对性的高趾墙监测设计，缺少准确的安全监测设计标
准，不能为更多的高趾墙工程提供科学和具体的参考标准。

图 ４ 公伯峡高趾墙安全监测设计 图 ５ 吉音水利枢纽高趾墙监测仪器布置

２．３ 挤压边墙安全监测设计现状及缺陷 随着面板堆石坝坝高的逐步增大，坝体填筑质量愈加重要，
若坝体碾压质量较差，将导致坝体出现较大的沉降变形、面板破裂和严重渗漏等现象 ［２５］ 。为提高垫层
料的碾压质量和提高坡面平整度，解决传统施工方法中的坝体填筑施工干扰大等问题，我国于公伯峡
水电站首次采用挤压边墙施工技术 ［２６］ 。挤压边墙技术的应用保证了垫层料压实质量，提高了施工期堆
石坝上游坝面的防护能力，具有施工简单和利于安全度汛等优点。挤压边墙结构如图 ６所示。

图 ６ 挤压式混凝土边墙结构示意

作为混凝土面板的直接承载体，挤压边墙的施工质量对堆石坝工程的防渗效果具有重大影响，因
此，需要对挤压边墙的变形特性进行监测和分析，以指导混凝土面板的施工，但在混凝土面板堆石坝
的施工建设中，各类监测仪器的布设通常滞后于大坝施工过程。目前，仅有部分工程在施工期挤压边
墙表面布设变形监测点，采用前方交汇法和视准线法等对挤压边墙的垂直、轴向和顺河向位移进行监
