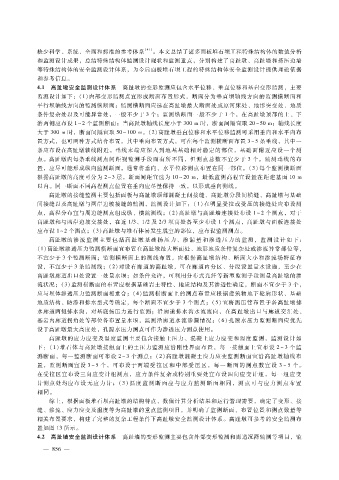

缺少科学、系统、全面和标准的参考体系 ［４１］ 。本文总结了诸多面板堆石坝工程特殊结构体的数值分析
和监测设计成果，总结特殊结构体监测设计现状和监测重点，分别构建了高趾墩、高趾墙和挤压边墙
等特殊结构体的安全监测设计体系，为今后面板堆石坝工程的特殊结构体安全监测设计提供理论依据
和参考信息。
４．１ 高趾墩安全监测设计体系 高趾墩的变形监测应包含水平位移、垂直位移和基岩变形监测，主要
监测设计如下：（ １）内部变形监测点宜形成断面布置形式，断面分为垂直坝轴线方向的监测横断面和
平行坝轴线方向的监测纵断面；监测横断面应选在高趾墩最大断面处或原河床处、地形突变处、地质
条件复杂处以及可能异常处，一般不少于 ３个；监测纵断面一般不少于 １个，在高趾墩顶部的上、下
游两侧应布设 １～２个监测断面；当高趾墩轴线长度小于 ３００ｍ时，断面间隔宜取 ２０～５０ｍ；轴线长度
大于 ３００ｍ时，断面间隔宜取 ５０～１００ｍ。（２）高趾墩垂直位移和水平位移监测可采用垂向和水平向布
置方式，也可两种方式结合布置。其中垂向布置方式，可在每个监测横断面布置 ３～５条垂线，其中一
条应布设在高趾墩轴线附近。垂线末端应深入到地基基础相对稳定的部位，基础面附近应设一个测
点。高趾墩内每条垂线测点间距视监测手段而有所不同，但测点总数不宜少于 ３个。监测垂线的布
置，应尽可能形成纵向监测断面。通常将垂向、水平位移测点布置在同一部位。（３）每个监测横断面
根据高趾墩的高度可分为 ２～３层，断面间距宜选为 １０～２０ｍ，最低监测高程宜设置在距建基面 １０ｍ
以内。同一断面不同高程测点位置在垂向应尽量保持一致，以形成垂向测线。
高趾墩的接缝监测主要包括面板与高趾墩顶部混凝土间接缝、高趾墩分段间横缝、高趾墩与基础
间接缝以及高趾墩与两岸边坡接缝的监测，监测设计如下：（ １）在明显受拉或受压的接缝处应布设测
点，高程分布宜与周边缝测点组成纵、横监测线；（２）高趾墩与高趾墙连接处布设 １～２个测点，对于
高趾墩和与两岸边坡交接处，在近 １?３、１?２及 ２?３坝高处各至少布设 １个测点，高趾墩与面板连接处
应布设 １～２个测点；（３）高趾墩与堆石体易发生脱空的部位，应布设监测测点。
高趾墩的渗 流 监 测 主 要 包 括 高 趾 墩 基 础 扬 压 力、渗 漏 量 和 渗 透 压 力 的 监 测，监 测 设 计 如 下：
（１）高趾墩渗透压力监测横断面宜布置在高趾墩最大断面处、地形地质条件复杂处或渗流异常部位等，
不宜少于 ３个监测断面；监测横断面上的测线布置，应根据高趾墩结构、断面大小和渗流场特征布
设，不宜少于 ３条监测线；（２）对设有廊道的高趾墩，可在廊道内分区、分段设置量水设施，至少在
高趾墩廊道出口处设置一处量水堰；如条件允许，可利用分布式光纤等新型监测手段测量高趾墩的渗
流状况；（ ３）监测横断面的布置应根据基础岩土特性、地质结构及其渗透性确定，断面不宜少于 ３个，
应与坝体渗透压力监测断面相重合；（ ４）监测横断面上的测点布置应根据建筑物地下轮廓形状、基础
地质结构、防渗和排水型式等确定，每个断面不宜少于 ３个测点；（５）宜将测压管布置于各高趾墩排
水廊道两侧排水沟，对基底扬压力进行监测；沿廊道排水沟水流流向，在高趾墩出口与廊道交汇处、
基岩内廊道拐角处等部位各布置量水堰，监测沿廊道水流渗漏情况；（ ６）孔隙水压力监测断面应优先
设于高趾墩最大高度处，孔隙水压力测点可作为渗透压力测点使用。
高趾墩的应力应变及温度监测主要包含接触土压力、混凝土应力应变和温度监测，监测设计如
下：（１）堆石体与高趾墩接触面上的土压力监测应沿刚性界面布置，每一接触面上宜布设 ２～３个监
测断面，每一监测断面可布设 ２～３个测点；（２）高趾墩混凝土应力应变监测断面宜沿高趾墩轴线布
置，监测断面宜设 ３～５个，可布设于两端 受 拉 区 和 中 部 受 压 区，每 一 断 面 的 测 点 数 宜 设 ３～５个。
在受拉区宜布设三向应变计组测点，应力条件复杂或特别重要处宜布设四向应变计组，每一组应变
计测点处均应布 设 无 应 力 计；（ ３）温 度 监 测 断 面 应 与 应 力 监 测 断 面 相 同，测 点 可 与 应 力 测 点 布 置
相同。
综上，根据面板堆石坝高趾墩的结构特点、数值计算分析结果和运行管理需要，确定了变形、接
缝、渗流、应力应变及温度等为高趾墩的重点监测项目，并明确了监测断面、布置位置和测点数量等
相关布置要求，构建了完整的复杂工程条件下高趾墩安全监测设计体系。高趾墩可参考的安全监测布
置如图 １３所示。
４．２ 高趾墙安全监测设计体系 高趾墙的变形监测主要包含外部变形监测和廊道沉降监测等项目，监
