方向一致。随着碾压遍数的增加，层面处的应力值不断增大；同时处于中间量级的应力分布区域（绿色
区域）的比例也在逐渐增加，应力分布的差异性减小，均匀性提高，层面颗粒的受力状态逐渐稳定。
对不同工况、不同碾压遍数下的 ４５个测量圆所测应力值求平均，作为最终各工况、各碾压遍数
下的层面应力。不同工况下层面应力随碾压遍数的变化曲线如图 １３所示。由图可见，层面垂直应力
随碾压遍数增加并逐渐趋于稳定，与嵌入值的变化规律一致；在标准工况下，碾压 ２０遍的垂直应力
值相较初始值增大了 １０５３５．７Ｐａ。此外，模型坝料颗粒分布的不均匀性以及颗粒受力运动的复杂性，
造成了层面应力在碾压过程中的波动性。拟合得出，不同工况下层面应力随碾压遍数的变化规律均符
２
合对数形式，相关系数 Ｒ的最小值为 ０．８１８１，最大值为 ０．９４１０，相关性良好。

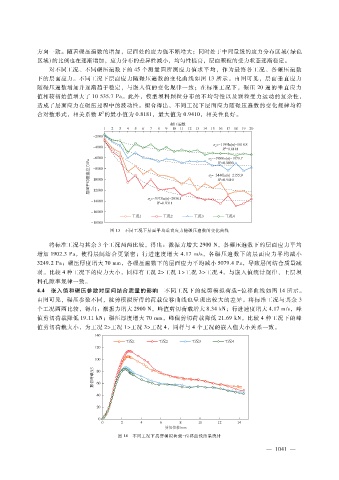

图 １３ 不同工况下层面平均垂直应力随碾压遍数的变化曲线
将标准工况与其余 ３个工况两两比较，得出：激振力增大 ２９００Ｎ，各碾压遍数下的层面应力平均
增加 １９０２．３Ｐａ，使得层间结合更紧密；行进速度增大 ４．１７ｍ?ｓ，各碾压遍数下的层面应力平均减小
３２４９．２Ｐａ；碾压厚度增大 ７０ｍｍ，各碾压遍数下的层面应力平均减小 ５０７９．４Ｐａ，导致层间结合质量减
弱。比较 ４种工况下的应力大小，同样有工况 ２＞工况 １＞工况 ３＞工况 ４，与嵌入值统计规律、上层坝
料孔隙率规律一致。
４．４ 嵌入值和碾压参数对层间结合质量的影响 不同工况下的抗剪模拟荷载 － 位移曲线如图 １４所示。
由图可见，碾压参数不同，抗剪模拟所得的荷载位移曲线也呈现出较大的差异。将标准工况与其余 ３
个工况两两比较，得出：激振力增大 ２９００Ｎ，峰值剪切荷载增大 ８．３４ｋＮ；行进速度增大 ４．１７ｍ?ｓ，峰
值剪切荷载降低 １９．１１ｋＮ；碾压厚度增大 ７０ｍｍ，峰值剪切荷载降低 ２１．６９ｋＮ。比较 ４种工况下的峰
值剪切荷载大小，为工况 ２＞工况 １＞工况 ３＞工况 ４，同样与 ４个工况的嵌入值大小关系一致。
图 １４ 不同工况下抗剪模拟荷载－ 位移曲线结果统计
０
— １ ４ １ —
