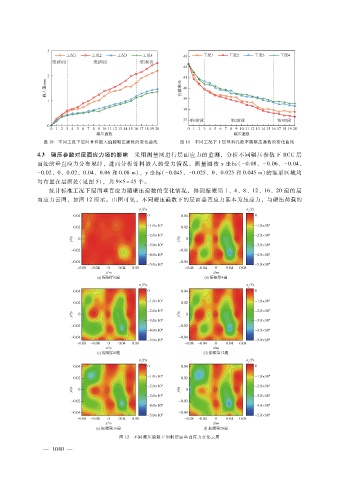

图 １０ 不同工况下层间骨料嵌入值随碾压遍数的变化曲线 图 １１ 不同工况下上层坝料孔隙率随碾压遍数的变化曲线
４．３ 碾压参数对层面应力场的影响 采用测量圆进行层面应力的监测，分析不同碾压参数下 ＲＣＣ层
面处的垂直应力分布规律，进而分析骨料嵌入的受力情况。测量圆按 ｘ坐标（ － ０．０８、 － ０．０６、 － ０．０４、
－ ０．０２、０、０．０２、０．０４、０．０６和 ０．０８ｍ），ｙ坐标（ － ０．０４５、－ ０．０２５、０、０．０２５和 ０．０４５ｍ）的矩形区域均
匀布置在层面处（见图 ５），共 ９ × ５ ＝ ４５个。
统计标准工况下层面垂直应力随碾压遍数的变化情况，得到振碾第 １、４、８、１２、１６、２０遍的层
面应力云图，如图 １２所示。由图可见，不同碾压遍数下的层面垂直应力基本为压应力，与碾压荷载的
图 １２ 不同碾压遍数下坝料层面垂直应力变化云图
