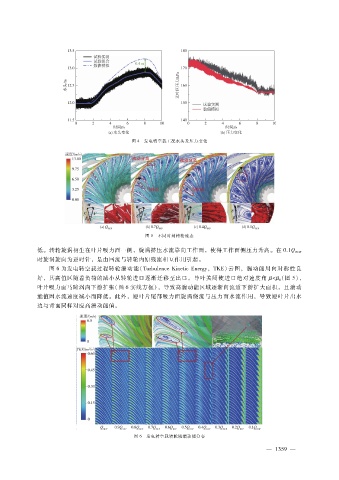

图 ４ 发电转空载工况水头及压力变化
图 ５ 不同时刻转轮流态
低。转轮旋涡初生在叶片吸力面一侧，旋涡挤压水流靠向工作面，使得工作面侧压力升高。在 ０．１Ｑ
ＢＥＰ
时旋涡旋向为逆时针，是由回流与转轮内原残流相互作用引起。
图 ６为发电转空载过程转轮湍动能（ＴｕｒｂｕｌｅｎｃｅＫｉｎｅｔｉｃＥｎｅｒｇｙ，ＴＫＥ）云图，湍动能周向对称性良
（图 ５），
好，其高值区随着负荷的减小从转轮进口逐渐迁移至出口。导叶关闭使进口绝对速度角 β ＜ β ０
叶片吸力面马蹄涡向下游扩张（图 ６实线方框），导致高湍动能区域逐渐向流道下游扩大面积，且湍动
能值因水流速度减小而降低。此外，短叶片尾部吸力面旋涡绕流与压力面水流作用，导致短叶片出水
边与背面同样对应高湍动能值。
图 ６ 发电转空载转轮域湍动能分布
