Page 111 - 2025年第56卷第11期
P. 111

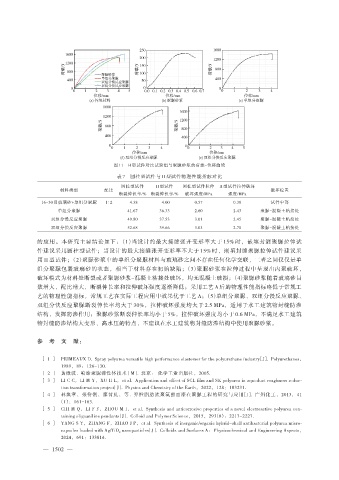

图 11 H 型试件对比试验组与聚脲砂浆的荷载-位移曲线
表 7 圆柱型试件与 H 型试件物理性能指标对比
圆柱型试件 H 型试件 圆柱型试件拉伸 H 型试件拉伸破坏
材料类型 配比 破坏位置
断裂伸长率/% 断裂伸长率/% 破坏强度/MPa 强度/MPa
16-30 目玻璃砂+单组分聚脲 1∶2 4.38 4.00 0.57 0.38 试件中部
单组分聚脲 41.67 36.33 2.60 2.43 聚脲-混凝土粘接处
双组分慢反应聚脲 49.80 37.53 3.01 2.45 聚脲-混凝土粘接处
双组分快反应聚脲 52.68 39.66 3.03 2.70 聚脲-混凝土粘接处
的应用。本研究主要结论如下：（1）当设计的最大接缝张开变形率大于 15% 时，嵌填封缝聚脲拉伸试
件建议采用圆柱型试件；当设计的最大接缝张开变形率不大于 15% 时，嵌填封缝聚脲拉伸试件建议采
用 H 型试件；（2）聚脲砂浆中的单组分聚脲材料与玻璃砂之间不存在任何化学交联，二者之间仅仅是单
组分聚脲包裹玻璃砂的状态，相当于材料存在初始缺陷；（3）聚脲砂浆在拉伸过程中呈现出内聚破坏，
破坏模式为材料处断裂或者聚脲砂浆-混凝土粘接处破坏，均无混凝土破损；（4）聚脲砂浆随着玻璃砂目
数增大，配比增大，断裂伸长率和拉伸破坏强度逐渐降低；采用工艺 A 后的物理性能指标略低于常规工
艺的物理性能指标，常规工艺在实际工程应用中效果优于工艺 A；（5）单组分聚脲、双组分慢反应聚脲、
双组分快反应聚脲断裂伸长率均大于 30%，拉伸破坏强度均大于 2.5 MPa，适用于水工建筑物封缝防渗
结构，发挥防渗作用；聚脲砂浆断裂伸长率均小于 5%，拉伸破坏强度均小于 0.6 MPa，不满足水工建筑
物封缝防渗结构大变形、高水压的特点，不建议在水工建筑物封缝防渗结构中使用聚脲砂浆。
参 考 文 献：
［ 1 ］ PRIMEAUX D. Spray polyurea versatile high performance elastomer for the polyurethane industry［J］ Polyurethanes，
.
1989，89：126-130.
.
［ 2 ］ 黄微波 . 喷涂聚脲弹性体技术 ［M］ 北京： 化学工业出版社，2005.
［ 3 ］ LI C C，LI M Y，XU H L，et al. Application and effect of SCL film and SK polyurea in aqueduct roughness reduc‐
.
tion transformation project［J］ Physics and Chemistry of the Earth，2022，128：103231.
.
［ 4 ］ 林焕章，张伶俐，廖昔虬，等 . 弹性脂肪族聚氨酯面漆在聚脲工程的研究与应用［J］ 广州化工，2013，41
（1）：161-163.
［ 5 ］ CHI M Q， LI F F， ZHOU M J， et al. Synthesis and anticorrosive properties of a novel electroactive polyurea con‐
.
taining oligoaniline pendants［J］ Colloid and Polymer Science，2015，293（8）：2217-2227.
［ 6 ］ YANG S Y，ZHANG F，ZHAO J P，et al. Synthesis of inorganic/organic hybrid-shell antibacterial polyurea micro‐
capsules loaded with Ag/TiO nanoparticles［J］ Colloids and Surfaces A：Physicochemical and Engineering Aspects，
.
2
2024，691：133814.
— 1502 —
