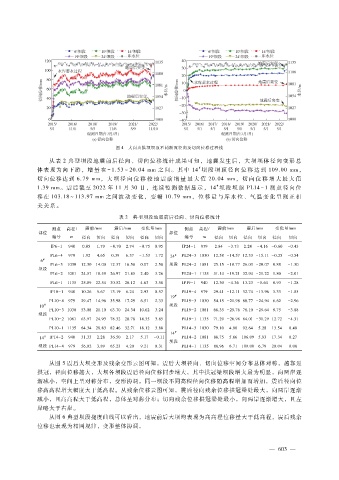

图 4 大岗山拱坝坝顶不同断面径向及切向位移过程线

                从表 2典型坝段地震前后径向、切向位移统计成果可知,地震发生后,大 坝 坝 体 径 向 变 形 总
                                                                       #
              体表现为向下游,增 量 在 - 1.53~20.04mm 之 间。 其 中 14坝 段 坝 顶 径 向 位 移 达 到 109.00mm,
              切向位移达 到 6.79mm, 大 坝 径 向 位 移 较 地 震 前 增 量 最 大 值 20.04mm, 切 向 位 移 增 大 最 大 值
                                                                             #
              1.39mm。震后截至 2022年 11月 30日,连续监 测 数 据 显 示,14坝 段 坝 顶 PL14 - 1测 点 径 向 位
              移在 103.18~113.97mm之间波 动 变 化, 变 幅 10.79mm, 位 移 量 与 库 水 位、 气 温 变 化 呈 现 正 相
              关关系。
                                           表 2 典型坝段地震前后径向、切向位移统计

                   测点   高程?    震前?mm     震后?mm     变化量?mm         测点   高程?   震前?mm      震后?mm     变化量?mm
              部位                                            部位
                   编号     m   径向   切向   径向   切向   径向   切向         编号    m   径向   切向   径向    切向   径向   切向
                   IP6 - 1  940  0.05  1.79 - 0.70 2.74 - 0.75 0.95  IP24 - 1 979  2.84 - 3.73 2.24 - 4.16 - 0.60 - 0.43
                   PL6 - 4 979  1.92  4.65  0.39  6.37 - 1.53 1.72  24 # PL24 - 3 1030 12.58 - 14.57 12.33 - 15.11 - 0.25 - 0.54
               6 #
                   PL6 - 3 1030 12.30 14.00 12.37 16.58 0.07  2.58  坝段 PL24 - 2 1081 25.15 - 18.77 26.03 - 20.07 0.88  - 1.30
              坝段
                   PL6 - 2 1081 24.57 18.59 26.97 21.85 2.40  3.26  PL24 - 1 1135 31.14 - 19.21 32.94 - 21.22 1.80  - 2.01
                   PL6 - 1 1135 25.89 22.54 30.52 26.12 4.63  3.58  IP19 - 1 940 12.30 - 4.36 13.23 - 5.64 0.93  - 1.28
                  IP10 - 1 940  10.26 5.67 13.19 6.24  2.93  0.57  PL19 - 4 979 29.41 - 12.11 32.74 - 13.96 3.33  - 1.85
                                                             19 #
                  PL10 - 4 979  29.47 14.96 35.98 17.29 6.51  2.33  PL19 - 3 1030 54.15 - 21.98 60.77 - 24.94 6.62  - 2.96
               10 #                                         坝段
                  PL10 - 3 1030 53.08 21.10 63.70 24.34 10.62 3.24  PL19 - 2 1081 68.35 - 25.76 78.10 - 29.64 9.75  - 3.88
              坝段
                  PL10 - 2 1081 63.97 24.93 78.32 28.78 14.35 3.85  PL19 - 1 1135 71.29 - 26.98 84.01 - 31.29 12.72 - 4.31
                  PL10 - 1 1135 64.34 28.83 82.46 32.71 18.12 3.88  PL14 - 3 1030 79.10 4.80 92.64 5.28 13.54  0.48
                                                             14 #
                 #
               14 IP14 - 2 940  31.33 2.28 36.50 2.17  5.17 - 0.11  PL14 - 2 1081 88.75 5.66 106.09 5.93 17.34  0.27
                                                            坝段
              坝段 PL14 - 4 979  56.02 3.89 65.23 4.20  9.21  0.31  PL14 - 1 1135 88.96 6.71 109.00 6.79 20.04  0.08
                  从图 5震后大坝变形及残余变形云图可知,震后大坝径向、切向位移空间分布总体对称,越靠近
              拱冠,径向位移越大,大坝各坝段震后径向位移同步增大,其中拱冠梁坝段增大最为明显,向两岸逐
              渐减小,空间上呈对称分布,变形协调。同一坝段不同高程径向位移随高程增加而增加,震后径向位
              移高高程增大幅度大于低高程。从残余位移云图可知,震后径向残余位移拱冠梁处最大,向两岸逐渐
              减小,且高高程大于低高程,总体呈对称分布;切向残余位移拱冠梁处最小,向两岸逐渐增大,且左
              岸略大于右岸。
                  从图 6典型坝段挠度曲线可以看出,地震前后大坝均表现为高高程位移量大于低高程,震后残余
              位移也表现为相同规律,变形整体协调。
