ì æ p( w | f ) ö
ï min ç ç j，t + 1 e ÷ ÷ p( w | f > 0
)
α ( w j，t ，w ) = í ï ç ç è p( w | f e ) ÷ ÷ ø j，t e （9）
j，t
ï
j，t + 1
)
ï 1 p( w | f = 0
î j，t e
式中： p( w | f ) 为新候选样本的后验概率密度值；f 为集合代理模型的预测响应值。
j，t + 1 e e
根据接受概率α ( w j，t ，w j，t + 1 ) 判断是否接受新候选样本w j，t + 1 。如果α ( w j，t ，w j，t + 1 ) ≥u，则接受新
候选样本；否则不接受，并令 w = w 。
j，t+1 j，t
（6）采用 Inter Quartile Range（IQR）方法 ［30］ 移除无用链。
（7）根据定量收敛判断指标—比例得分因子 S 判断采样序列的收敛性 ［31］ 。
R
当 S ＜1.2 时，表示算法收敛至稳定的后验分布，可停止迭代计算；否则重复步骤（3）—（7），继
R
续进化平行链。当采样序列收敛后，对稳定的后验样本进行统计分析可获得模型权重系数的随机分
布函数。

4 案例分析

以我国西南的 L 水电站为研究对象，L 水电站为大渡河干流水电梯级开发的第 12 级电站。水电站
正常蓄水位 1378.00 m，总库容 2.4 亿 m ，装机容量 920 MW。拦河大坝为黏土心墙堆石坝，坝顶高程
3
1385.50 m，坝顶宽 12.0 m，长 526.70 m，最大坝高 79.5 m。
坝址区河床覆盖层深厚，一般为 120.0～130.0 m，最大厚度 148.6 m，按其物质组成、结构特
征、成因和分布情况等自下而上分为 4 大层 7 个亚层，典型剖面地质图如图 2 所示。第 ①层漂（块）
fgl
卵（碎）砾石层，系冰水堆积（Q ），分布于坝址区河谷底部。第②层系冰缘泥石流、冲积混合堆积
3
prgl+al
（Q ），主要分布于河床中下部及上坝址右岸谷坡，根据其物质组成及结构特征，可分为 ② -1 漂
3
al+pl
（块）卵（碎）砾石层、②-2 碎（卵）砾石土层和 ②-3 粉细砂及粉土层。第③层系冲、洪积堆积（Q ），
4
分布于坝址区Ⅰ级阶地和河谷右岸，按其物质组成可分为③-1 含漂（块）卵（碎）砾石土层和③-2 砾石
砂层。第④层为冲积（Q 4 ）堆积之漂卵砾石层，分布于坝址区现代河床及漫滩。
al
坝基土体局部有架空现象，且局部有砂层或粉土层透镜体分布，因粗粒含量较高，土体具中
等 ～ 强透水性，存在沿坝基覆盖层向下游渗漏的可能性。两岸坝肩强卸荷岩体结构松弛，具强透水
性，弱卸荷岩体中等透水，故存在沿坝肩岩体向下游绕渗的问题。

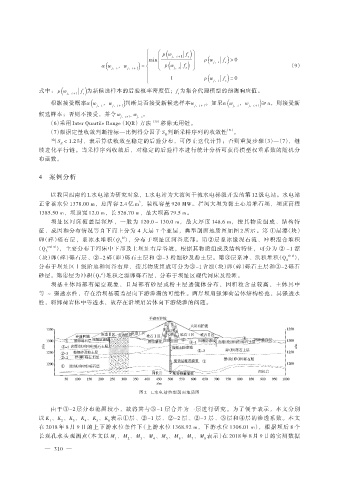

图 2 L 水电站典型剖面地质图

由于③-2 层分布范围较小，故将其与③-1 层合并为一层进行研究。为了便于表示，本文分别
以 K 、K 、K 、K 、K 、K 表示①层、②-1 层、②-2 层、②-3 层、③层和④层的渗透系数。本文
1 2 3 4 5 6
在 2018 年 8 月 9 日的上下游水位条件下（上游水位 1368.92 m，下游水位 1306.01 m），根据坝后 8 个
长观孔水头观测点（本文以 M 、M 、M 、M 、M 、M 、M 、M 表示）在 2018 年 8 月 9 日的实测数据
1 2 3 4 5 6 7 8
